Luogo di origine:
La Cina
Marca:
smtcl symg
Certificazione:
CE ISO
Numero di modello:
CA6161B/A CA6261B/A
Video
Video
Video
Video
Caratteristiche di prodotto

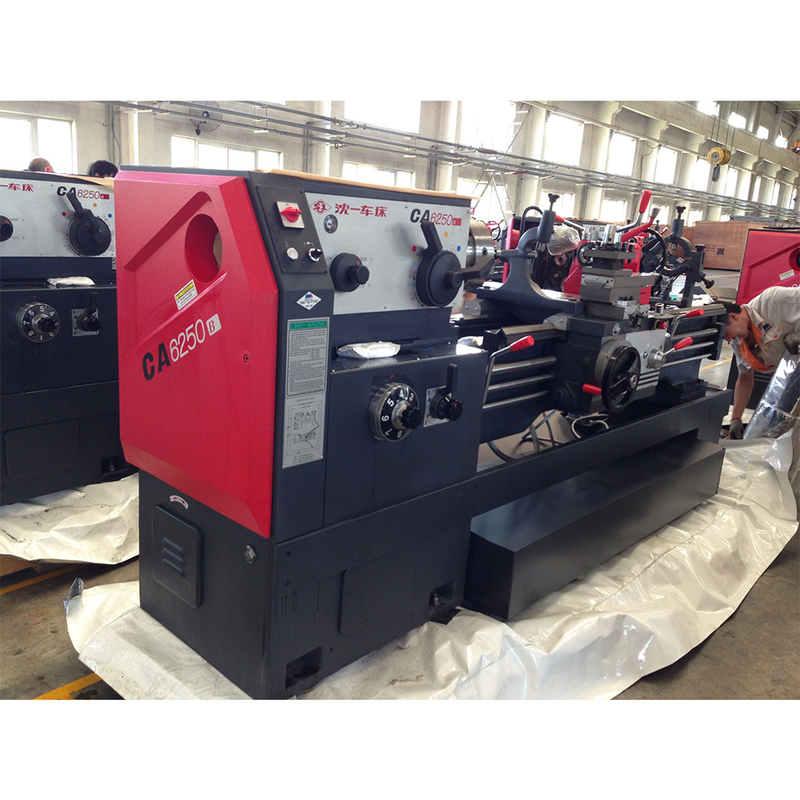

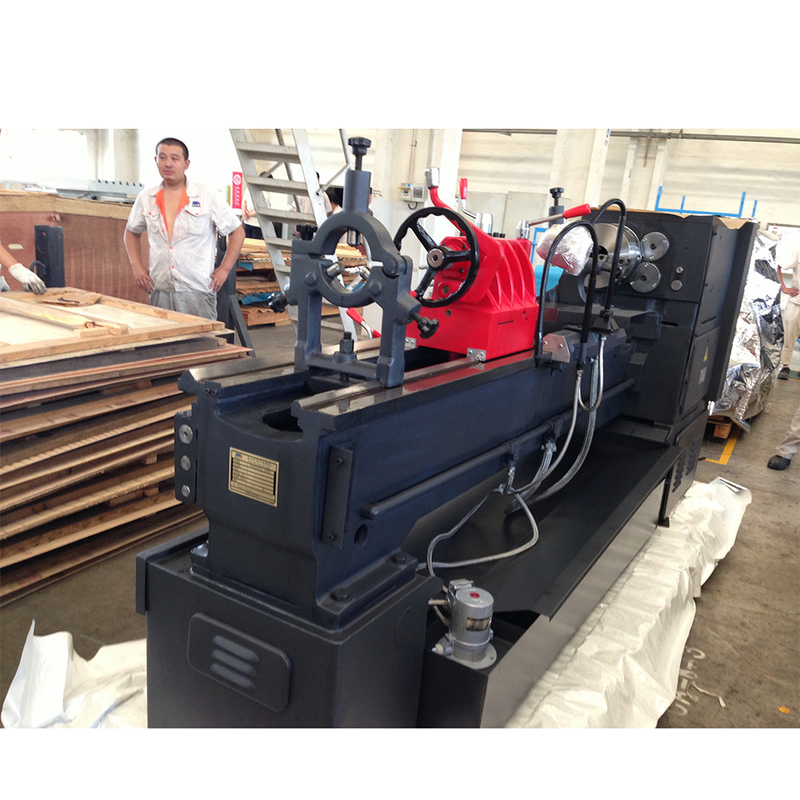

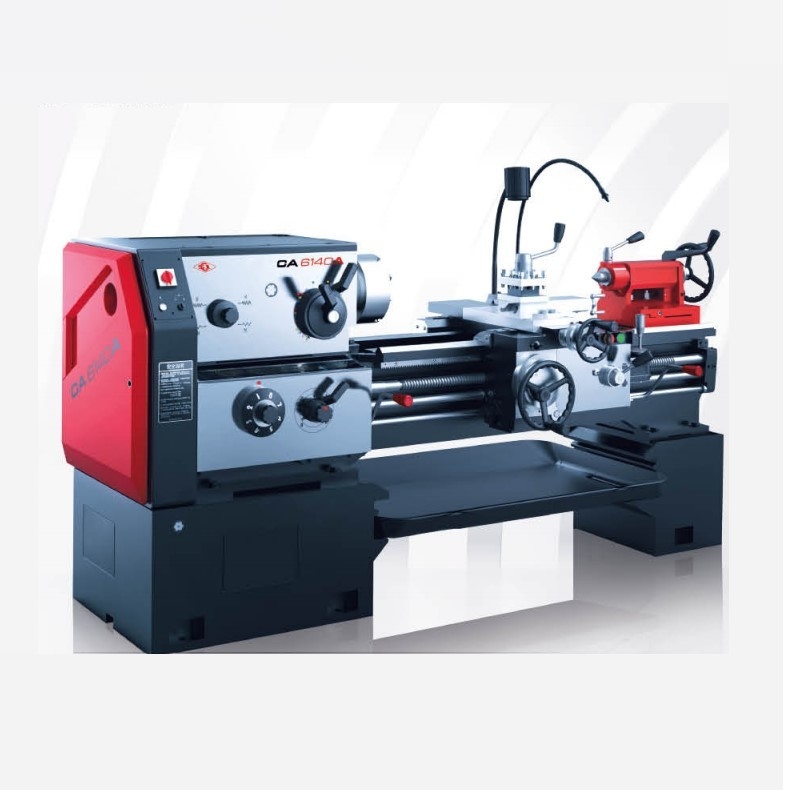

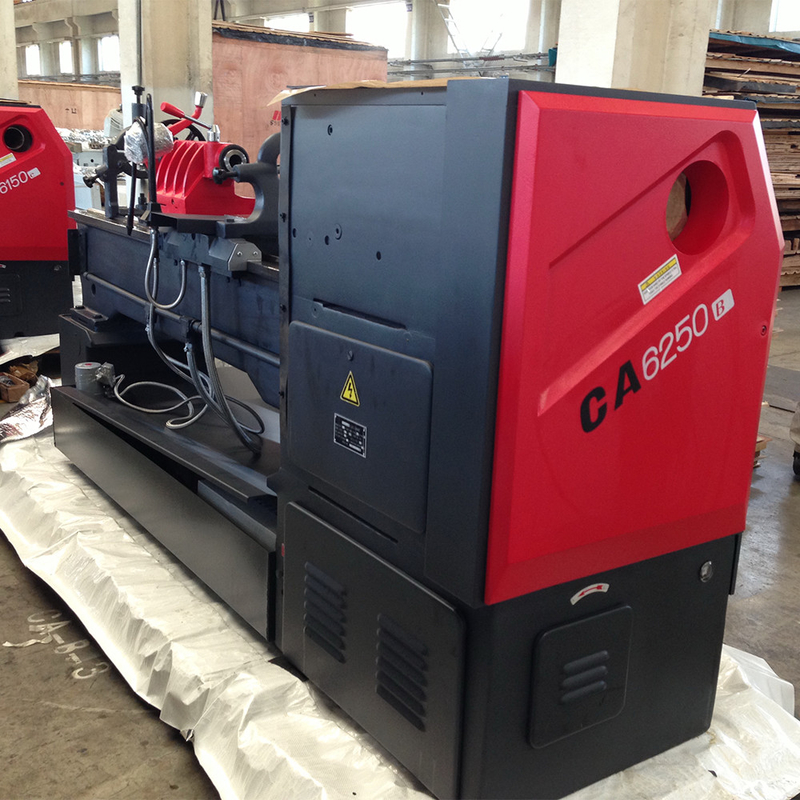

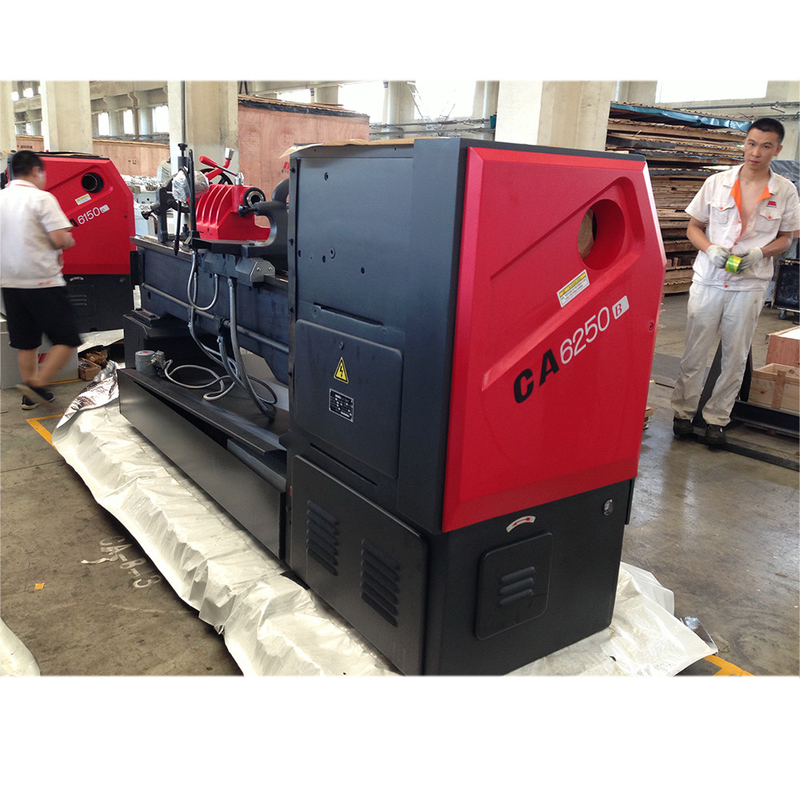

I torni orizzontali di serie di B/A possono intraprendere i vari lavori di giro, come giro le superfici cilindriche interne ed esterne, le superfici coniche e delle altre superfici giranti. Metrico vario di giro, pollice, modulo e fili diametral del passo come pure scanalature perforando, di scrematura e di disegno.
Questa serie di macchine utensili può elaborare l'acciaio, il ghisa e metalli non ferrosi ed altri materiali. L'accuratezza dimensionale delle parti elaborate su questa serie di macchine utensili può raggiungere il livello IT7 e un valore più poco elevato della rugosità di superficie può essere ottenuto.
| Oggetto | Unità | CA6140B/UN CA6240B/A | CA6150B/UN CA6250B/A | CA6161B/A CA6261B/A | ||||
| Diametro massimo dell'oscillazione sopra il letto | millimetro | 400 | 500 | 610 | ||||
| Diametro massimo dell'oscillazione sopra il trasporto | millimetro | 210 | 300 | 370 | ||||
| Diametro massimo dell'oscillazione sopra la larghezza di lacuna della lacuna | millimetro | 630*210 | 720*210 | 830*210 | ||||
| Lunghezza massima del pezzo in lavorazione | millimetro | 1000/900; 1500/1400; 2000/1900 | ||||||
| Larghezza del letto/della durezza millimetro | millimetro | 400, Rc52 | 400, Rc52 | 400, Rc52 | ||||
| Sezione degli strumenti per tornitura | millimetro | 25x25 | 25x25 | 25x25 | ||||
| Gamma di velocità di rotazione del mandrino | r/min | 10 1400(24) | 10 1400(24) | 10 1400(24) | ||||
| Foro e naso di fuso | millimetro | 80 A28 | 80 A28 | 80 A28 | ||||
| Conicità del naso del fuso | millimetro | φ90 (1:20) | φ90 (1:20) | φ90 (1:20) | ||||
| Gamma di alimentazione longitudinale | Norma | mm/r | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | |||
| piccola alimentazione | mm/r | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | ||||
| ingrandica l'alimentazione | mm/r | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | ||||
| Ha suonato di alimentazione trasversale | Norma | mm/r | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | |||
| piccola alimentazione | mm/r | 0.014-0.05 | 0.014-0.05 | 0.014-0.05 | ||||
| ingrandica l'alimentazione | mm/r | 0.88-3.2 | 0.88-3.2 | 0.88-3.2 | ||||
| Viaggio dello scorrevole trasversale/viaggio superiore della torretta | millimetro | 320/140 | 320/140 | 420/140 | ||||
| Angolo girante dello scorrevole composto | grado | ±90 | ±90 | ±90 | ||||
| Trasporto rapido di viaggio | m/min | 4 | 4 | 4 | ||||
| Viaggio rapido dello scorrevole trasversale | m/min | 2 | 2 | 2 | ||||
| Viaggio del fuso della contropunta | millimetro | 150 | 150 | 150 | ||||
| Diametro del fuso della contropunta | millimetro | 75 | 75 | 75 | ||||
| Conicità del fuso della contropunta | Morse 5# | Morse 5# | Morse 5# | |||||
| Filo metrico (generi) | millimetro | 1 192(44) | 1 192(44) | 1 192(44) | ||||
| Filo di Whitwhorth (generi) | t.p.i | 1/2 24(28) | 1/2 24(28) | 1/2 24(28) | ||||
| Filo modulare (genere) | millimetro | 0,25- 48(39) | 0,25- 48(39) | 0,25- 48(39) | ||||
| Passo del diametro (generi) | D.P | 1/2 96(38) | 1/2 96(38) | 1/2 96(38) | ||||
| Motore principale | chilowatt | 7,5 | 7,5 | 7,5 | ||||
| Nuovo peso della macchina | 1000mm | chilogrammo | 2070 | 2140 | 2260 | |||
| 1500mm | chilogrammo | 2220 | 2290 | 2437 | ||||
| 2000mm | chilogrammo | 2570 | 2640 | 2787 | ||||
| Dimensioni globali (L×W×H) | 1000mm | millimetro | 2668*1000*1267 | 2668*1037*1312 | 2668*1130*1367 | |||
| 1500mm | millimetro | 3168*1000*1267 | 3168*1037*1312 | 3168*1130*1367 | ||||
| 2000mm | millimetro | 3668*1000*1267 | 3668*1037*1312 | 3668*1130*1367 | ||||
Pacakge & trasporto
FAQ
1. Che cosa è la vostre quantità e garanzia di ordine minimo?
: MOQ è uno messo e la garanzia è di un anno.
sistema di CNC 2.What usate?
: FANUC, SIEMENS, MISTSUBISHI, LNC, SYNETC, GSK, ecc. Dipende dalla vostra scelta.
3.When è il termine di consegna?
: Macchine convenzionali, la consegna poi in 30-45 giorni lavorativi dopo abbiamo ricevuto il vostro deposito, se alcune macchine speciali saranno alcuna longer.we vi daranno la risposta di conseguenza.
4.How posso scegliere le macchine più adatte?
: Prego conosciamo la vostra dimensione lavorante della macchina o della domanda, possiamo scegliere il migliore modello per voi, o potete scegliere il modello esatto da solo. Potete anche inviarci i prodotti che disegnano, noi sceglierete le macchine più adatte per voi.
5. Che cosa è i vostri termini commerciali?
: La CATENA DELL'OROLOGIO, CFR, il CIF o altri termini sono tutti accettabili.
6. Che cosa è i termini di pagamento?
: T/T, pagamento iniziale di 30% quando ordine, pagamento dell'equilibrio di 70% prima della spedizione;
LC irrevocabile a vista.
