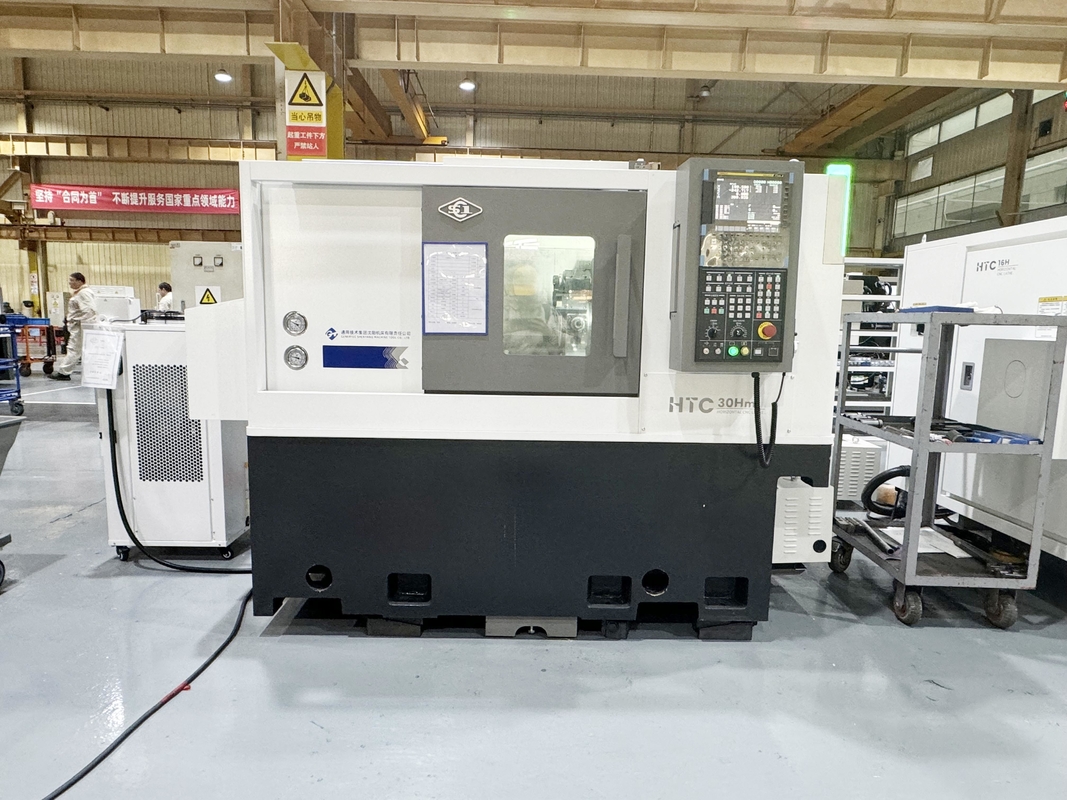

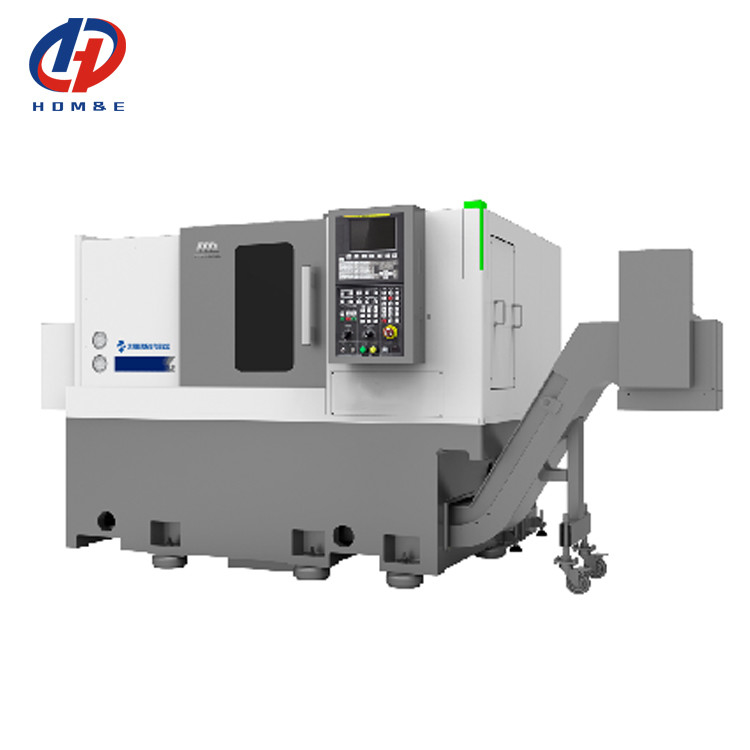

Centro di tornitura orizzontale HTC30Hm Tornio CNC con torretta motorizzata a 12 stazioni orizzontali
Dettagli del prodotto
| Marca: | SMTCL | Nome: | Centro di tornitura CNC |
|---|---|---|---|
| Max. Swing Diameter (millimetri): | 420 mm | Max. lunghezza di rotazione: | 450 millimetri |
| Massimo. Velocità del mandrino: | 4500 giri al minuto | Foro del mandrino: | 65 mm |
| Potenza del motore del mandrino (KW): | 9/11 | Tipo con naso a mandrino: | A2-6 |
| Evidenziare |
Centro di tornitura CNC,Macchine per il centro di tornitura CNC di tipo inclinato,Tornio inclinato di CNC del letto |
||
Descrizione del prodotto
SMTCL Centro di tornitura orizzontale HTC30Hm 12 stazioni orizzontali Torretta di potenza
Il centro di tornitura orizzontale HTC30Hm adotta l'intera struttura del letto inclinato ed è dotato di grande span e fuso di alta rigidità, che ha prestazioni di taglio eccellenti.La struttura scientifica di pre-disegno della vite a piombo rende l'intera macchina con alta precisione di lavorazione e buona stabilitàL'impianto dell'intera macchina è ragionevole e la superficie del pavimento è piccola.lavorazione e taglio del pezzo durante il processo di lavorazione, e la configurazione del dispositivo di tornitura può realizzare la lavorazione in sequenza completa del pezzo da lavorare.L'applicazione dell'unità di automazione può risparmiare notevolmente i costi di manodopera e migliorare l'efficienza della produzione, particolarmente adatto per l'elaborazione di precisione di lotti di parti di piccole e medie dimensioni.arcoAllo stesso tempo, può realizzare lavorazioni integrate come la perforazione, la fresatura e il taping per migliorare l'efficienza della lavorazione.

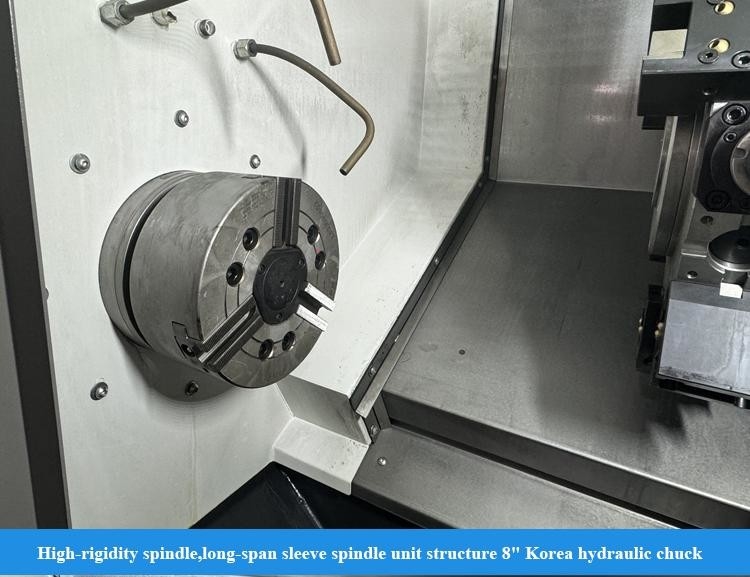

- La macchina principale adotta la struttura complessiva del letto inclinato, dotata di spindle di grande portata e di elevata rigidità, con eccellenti prestazioni di taglio.
- Può afferrare, alimentare, caricare automaticamente la scheda, lavorare, tagliare; il dispositivo di rotazione è configurato per realizzare la lavorazione in sequenza completa del pezzo da lavorare.
- Può realizzare parti di albero, di disco del filo, arco, cono e altre curve di superficie interne ed esterne, e funzioni integrate di perforazione, fresatura, collaudo e altre funzioni di lavorazione,migliorare l'efficienza di elaborazione.
Il servomotore è collegato direttamente alla vite a sfera attraverso un accoppiamento, riducendo i collegamenti intermedi e ottenendo una trasmissione senza interruzioni.I binari di guida dell'asse X e Z adottano binari di guida lineari di rotolamento importati per garantire un'elevata rigidità, buone prestazioni dinamiche e precisione, aumentano la velocità di funzionamento e migliorano l'efficienza della produzione.

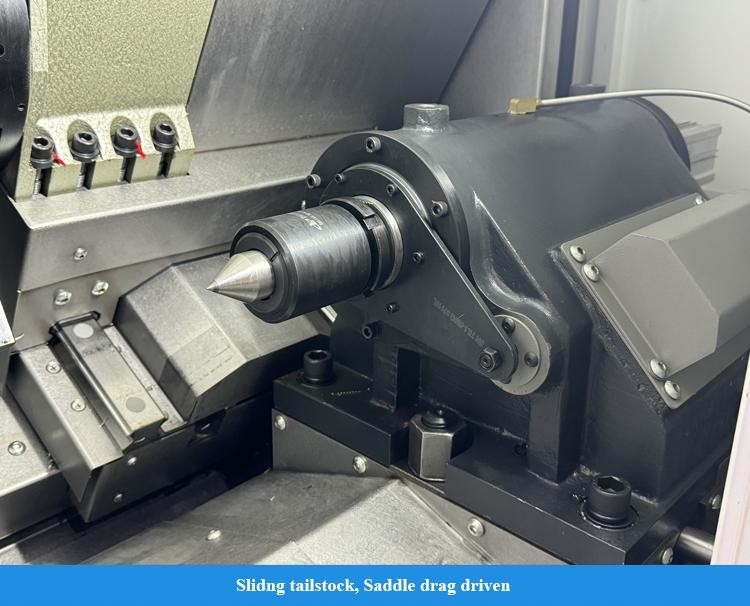

La coda può essere spostata in modo servodriven opzionale,che può controllare con precisione e regolare in modo flessibile la velocità di movimento del tailstock e la forza di frenatura di lavoro in base alle esigenze di lavorazione, che consente al tailstock di avvicinarsi rapidamente al pezzo da lavorare e stringere senza impatto, e può fornire feedback in tempo reale sulla posizione di stringere.Adotta una coda suddivisa in parte superiore e inferiore.,facile da regolare la precisione e migliorare l'efficienza della manutenzione.
L'asse X sviluppa una doppia struttura di supporto fisso e utilizza una vite pre-tirata per compensare efficacemente la deformazione pre-tirata e la deformazione dell'aumento della temperatura.Collabora con una speciale struttura di tenuta per ridurre l'aumento della temperatura della vite, ottenendo così un'alta precisione e un'alta precisione della stabilità di alimentazione delle macchine utensili
La configurazione opzionale dell'asse Y, combinata con la torretta alimentata da BMT, la struttura dell'asse C ad alta precisione e una varietà di portautensili azionati, possono realizzare un'elaborazione complessa della superficie con una sola installazione.

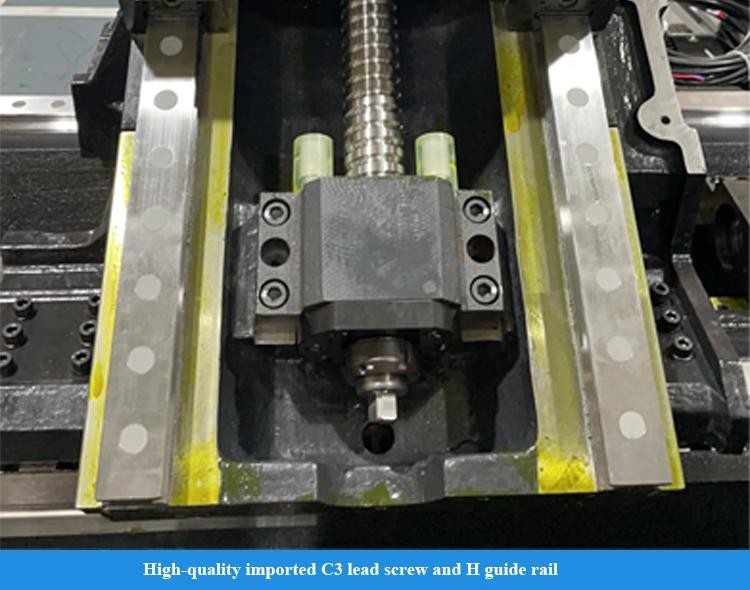

Esso utilizza vite di alta qualità importate di grado C3 e rotaia guida di grado H ed è direttamente azionato da un servomotore per ottenere un'eccellente precisione di funzionamento.
La lunghezza del binario guida è ragionevolmente aumentata, la struttura del sistema di movimento è ottimizzata,e il corpo principale della sella è progettato in forma di arco per garantire la rigidità complessiva dei componenti importanti.

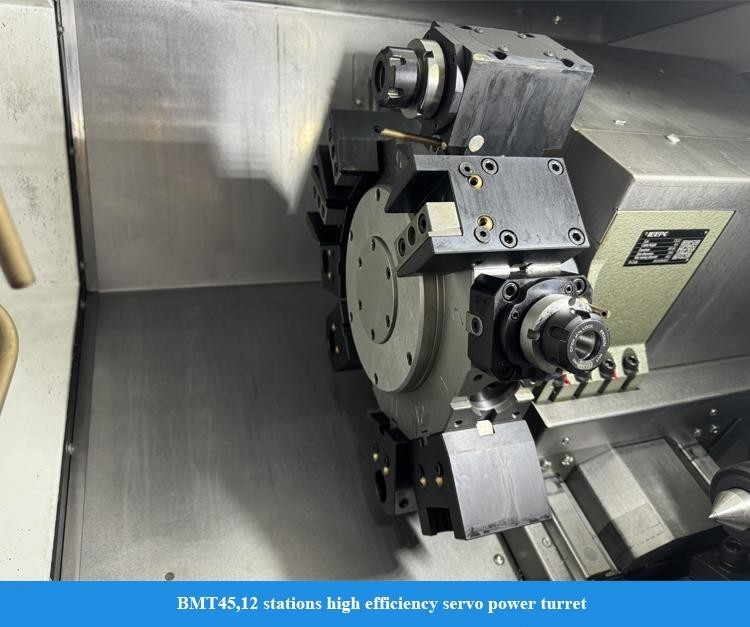

Interfaccia BMT standard, connessione ad alta rigidità; lo strumento è azionato dall'interfaccia DIN1809, che ha una trasmissione affidabile e un basso tasso di guasti;il motore di trasmissione è montato lateralmente e ha una struttura compatta;è dotato di un asse C e di un dispositivo di freno di alta precisione per ottenere un'elaborazione integrata di tornitura, fresatura e perforazione ad alta efficienza.
Opzionale portautensili di raffreddamento interno e uscita dell'acqua dal centro utensile realizzare l'eliminazione efficiente di trucioli durante la lavorazione del foro interno e garantire la qualità della lavorazione
Materiale del pezzo: HT200
Modello utensile: Fresaio a spalla quadrata Ф20
Stato di raffreddamento: raffreddamento ad acqua
Capacità di trivellazione con strumento azionato
Materiale del pezzo: HT200
Modello di utensile: F16 torsione trapano
Stato di raffreddamento: raffreddamento ad acqua
|
Progetto
|
Unità
|
HTC30Hm
|
|
Max, taglio il dia.
|
mm
|
Φ250
|
|
Lunghezza massima di taglio
|
mm
|
450
|
|
Max. nuotare sopra il letto.
|
mm
|
Φ420
|
|
Max. giorno di nuoto. su scivolo
|
mm
|
Φ280
|
|
Fusoliera
|
|
|
|
Modello di naso a fusione
|
|
A2-6
|
|
Disegno interno del cuscinetto anteriore.
|
mm
|
100
|
|
Conico del fusibile e dimensione del foro
|
|
1:20"Φ70
|
|
Dia. del foro dello spinello
|
|
Φ65
|
|
Max. Bar dia.
|
mm
|
Φ50
|
|
Dialettro di scatto standard.
|
centimetro
|
8
|
|
Intervallo di velocità dello spinello
|
r/min
|
4500
|
|
Torsione nominale dello spinello
|
Numero
|
110 ((769r/min)
|
|
Spindle Max. coppia
|
Numero
|
180 ((576 r/min)
|
|
Potenza di uscita del motore principale continua/15 min.
|
kW
|
11 settembre.
|
|
Asse X/Z
|
|
|
|
movimento rapido dell'asse X/Z
|
m/min
|
30
|
|
Percorso dell'asse X
|
mm
|
140
|
|
Percorso dell'asse Z
|
mm
|
500
|
|
Fabbricazione
|
|
|
|
Viaggi di coda
|
mm
|
300
|
|
Metodo di azionamento a coda
|
|
Trascinamento della sella
|
|
Viaggio a manica di coda
|
mm
|
100
|
|
Dia della manica della coda.
|
mm
|
Φ100
|
|
Conicità della coda conicità del foro
|
Morse
|
MT-5
|
|
Torretta
|
|
|
|
Tipo di torretta
|
|
Torretta di potenza orizzontale a 12 stazioni
|
|
Altezza centrale
|
mm
|
80
|
|
Indice della torretta, precisione di posizionamento ripetuto
|
Seg.
|
± 16
|
|
Dimensioni degli attrezzi
|
mm
|
25
|
|
Se potessi scegliere lo strumento vicino
|
|
- Sì, sì.
|
|
Interfaccia del supporto per utensili elettrici
|
|
BMT45
|
|
Capacità massima di perforazione
|
mm
|
14*0.15
|
|
Capacità massima di fresatura
|
mm
|
12*8*45
|
|
Capacità massima di attracco
|
mm
|
M10*1.5
|
|
Altri
|
|
|
|
Distanza tra il centro dello spinello e il pavimento
|
mm
|
926
|
|
Peso netto delle macchine utensili
|
kg
|
3500
|
|
Dimensioni globali ((LxWxH)
|
mm
|
2295*1680*1650
|
|
Nota: i parametri riportati nella tabella sono solo a titolo di riferimento.
|
||
- Assicurarsi di ricevere una macchina di alta qualità
- Ogni parte deve essere ispezionata.
- Oltre 100 sistemi di controllo dei processi di produzione
- Oltre 200 elementi di controllo
- Trattamento dei campioni di ciascuna macchina
- 72 ore di prova prima della consegna
- ◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
- ◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
- ◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
- ◆ Sistema di approvvigionamento stabile e maturo
- ◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
- ◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
- ◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd è situata a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
SMTCL e gruppo SYMGLa nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
-
D. Lei è una società commerciale o produttiva?
Siamo un'azienda di produzione.
-
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
-
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
-
D4: Quali sono i termini di garanzia?
Forniamo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi, a partire dalla data di carico della macchina.
-
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente -
D6: Perché scegliere la vostra azienda?
I prodotti provenienti dallo sviluppo, dalla progettazione, dalla fabbricazione, dall'assemblaggio dell'intero processo produttivo sono realizzati tra impianti con una catena di produzione completa che è la vostra garanzia più affidabile.
-
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
-
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
