Tornio CNC a banco inclinato orizzontale a 45 gradi, 3000 giri/min, torni per la lavorazione dei metalli T4C
Dettagli del prodotto
| Nome del prodotto: | Tornio CNC a banco inclinato orizzontale HTCT4C | Diametro massimo dell'altalena sul letto:: | ¥720/ ¥720/ ¥720/ ¥720mm |
|---|---|---|---|
| Lunghezza massima di taglio:: | 500/1000/1500/2500 mm | Diametro di taglio massimo:: | 500 mm |
| Diametro di rotazione massimo sullo scivolo:: | 500 mm | Diametro del foro dello spinello:: | 80 mm |
| Diametro massimo della barra:: | 65 mm | Intervallo di velocità del mandrino:: | 35〜3000 giri/min |
| Diametro standard del mandrino:: | 10 pollici | Tipo di torretta utensile standard:: | torretta portautensili orizzontale 12 stazioni |
| Evidenziare |
Tornio CNC a banco inclinato orizzontale,Tornio CNC a banco inclinato a 45 gradi,Torni CNC per la lavorazione dei metalli |
||
Descrizione del prodotto

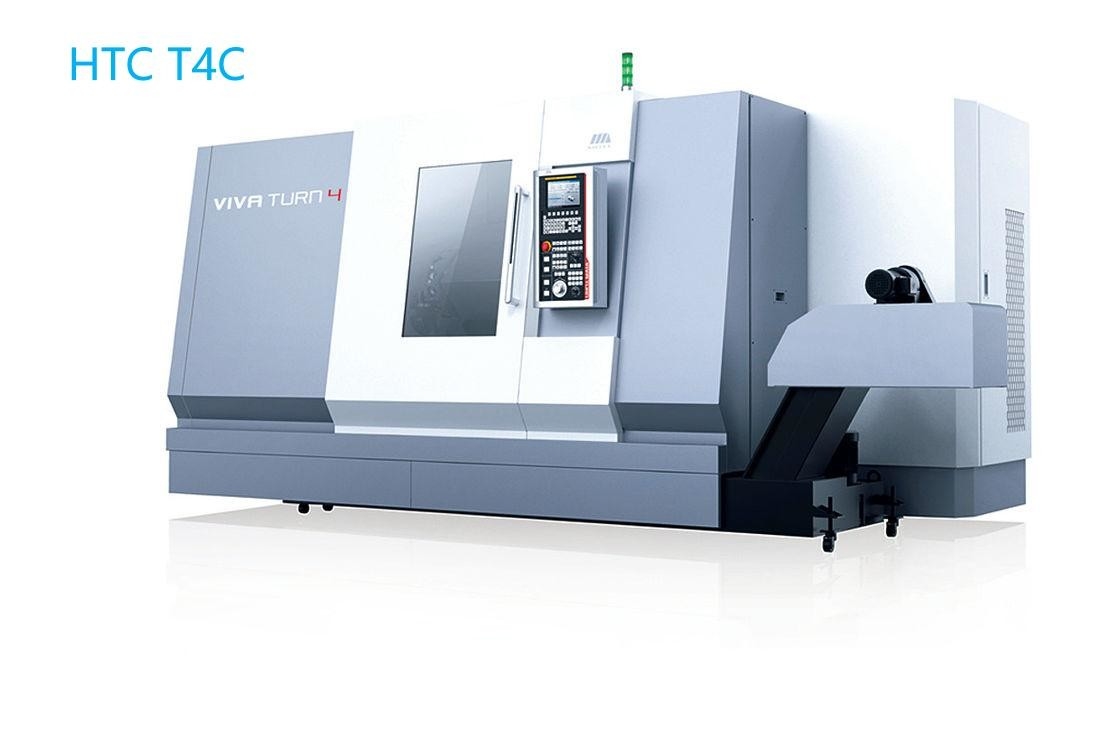

Tornio CNC a letto inclinato orizzontale HTCT4C della fabbrica cinese di lavorazione dei metalli
descrizione del prodotto
Il letto inclinato integrale ad alta rigidità a 45 gradi ha prestazioni stabili, garantendo precisione di lavorazione e durata. Attraverso l'analisi agli elementi finiti, la disposizione strutturale più ragionevole, la combinazione modulare, la facile realizzazione di configurazioni e funzioni a tre e quattro assi.
Principali parametri tecnici
| Articoli | Unità | T4C | |
| Diametro massimo di oscillazione sul letto | mm | ∅720/∅720/∅720/∅720 | |
| Lunghezza massima di taglio | mm | 500/1000/1500/2500 | |
| Diametro massimo di taglio | mm | 500 | |
| Diametro massimo di tornitura sulla slitta | mm | 500 | |
| Nasello mandrino | A2-8 | ||
| Diametro foro mandrino | mm | 80 | |
| Diametro massimo della barra passante | mm | 65 | |
| Gamma di velocità del mandrino | giri/min/Nm | 35〜3000 | |
| Motore principale 15 minuti / continuo | kW | 22/30 | |
| Diametro mandrino standard | pollici | 10 | |
| Velocità di avanzamento rapido asse X/Z | m/min | 30/30,30/30,30/20,30/12 | |
| Corsa asse X | mm | 280 | |
| Corsa asse Z | mm | 570/1070/1570/2570 | |
| Conicità contropunta | Morse | 5# | |
| Corsa corpo contropunta | mm | 450/850/1200/2200 | |
| Corsa manicotto contropunta | mm | 150 (Specifiche 1000/1500/2500) |
|
| Tipo di torretta portautensili standard | torretta portautensili orizzontale a 12 stazioni | ||
| Dimensione utensile | Utensile esterno | mm | 25x25 |
| Diametro barra di alesatura | mm | ∅40 | |
| Precisione di lavorazione | IT6 | ||
| Precisione di posizionamento | Asse X | mm | 0.01 |
| Asse Z | mm | 0.015/0.015/0.02/0.035 | |
| Precisione di ripetibilità di posizione | Asse X | mm | 0.005 |
| Asse Z | mm | 0.007/0.007/0.013/0.02 | |
| Carico massimo di lavoro | Tipo disco | kg | 200 |
| Parti albero | kg | 600;800 | |
| Peso macchina | kg | 6000/7500/9500/12000 | |
| Lunghezza × larghezza × altezza macchina utensile | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
Vantaggi strutturali
Elevata rigidità Alta precisione Configurazione ricca
