Luogo di origine:
La Cina
Marca:
SMTCL
Certificazione:
ISO certification
Numero di modello:
VMC850Q
Video
Video
Video
Video

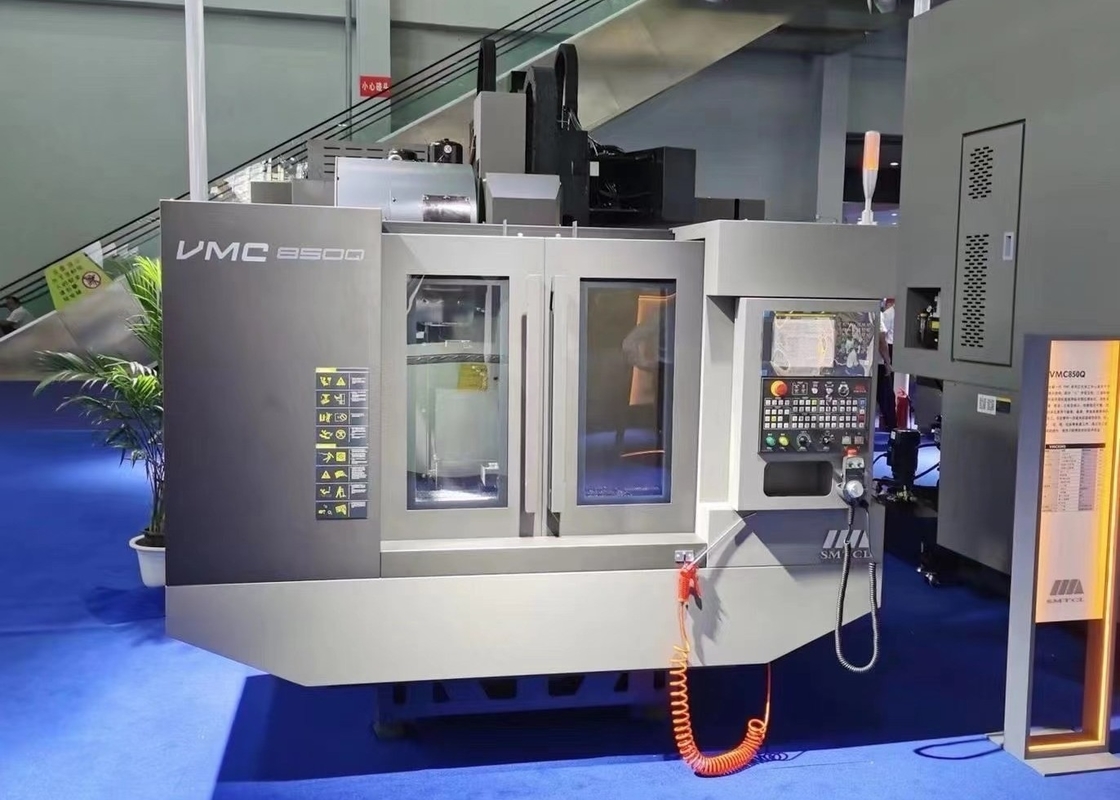

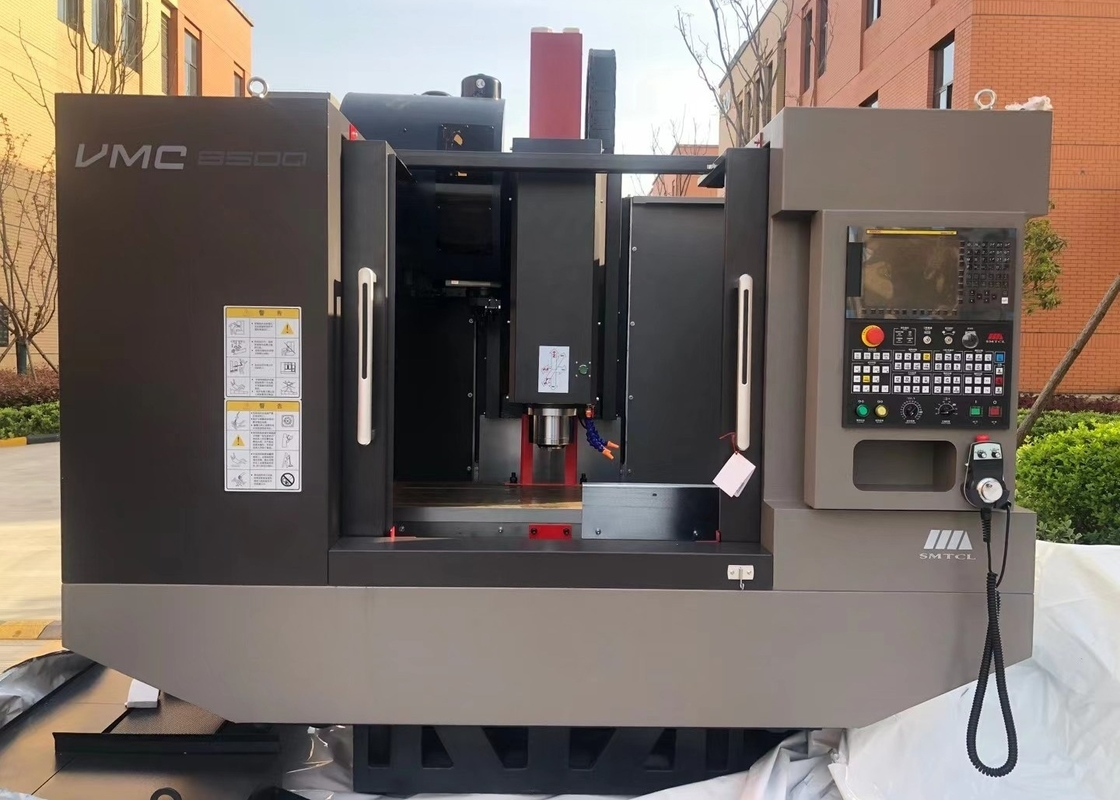

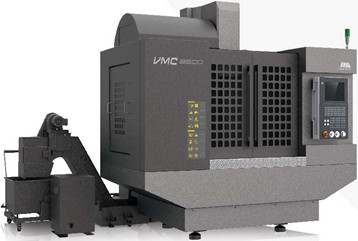

Questo centro di lavorazione verticale della nuova generazione VMC850Q adotta la disposizione verticale della struttura, la struttura trasversale dello scorrevole, l'alta colonna rigida dell'aringa, la scatola trapezoidale invertita del fuso, il centro di gravità basso, l'alto letto rigido, ferrovia di guida giroscopica del rullo, per assicurare la macchina buona eseguendo la stabilità ad alta resistenza ed eccellente di accuratezza, di precisione; La struttura della macchina è semplice e compatto, la superficie coperta è piccola, è favorevole al montaggio della linea automatica; Possono macinare la superficie, la perforazione, l'alesaggio, la scrematura, la 2D e la superficie 3D i processi elaboranti, della spillatura ed altro dell'integrazione di lavorare di alta precisione. Operazione semplice, alta velocità ed alta efficienza, intelligente e stabile.
Parametri tecnici principali:
| Modello | VMC850Q | ||
| Capacità | Viaggio dell'ascissa | millimetro | 850 |
| Viaggio dell'asse y | millimetro | 500 | |
| Viaggio di asse di Z | millimetro | 540 | |
| Naso del fuso per presentare superficie | millimetro | 120-660 | |
| Naso del fuso alla superficie della colonna | millimetro | 640 | |
| Worktable | Dimensione della Tabella (L×W) | millimetro | 1000×500 |
| Carico massimo sulla tavola | chilogrammo | 600 | |
| dimensione della T-scanalatura | millimetro | 18×5 | |
| Fuso | Velocità di rotazione del mandrino | RPM | 10000 |
| Conicità del fuso/stinco del fuso | millimetro | 7/24 di conicità | |
| BT40 | |||
| Motore mandrino | chilowatt | 7.5/11 | |
| Coppia di torsione dell'uscita massima | N.m | 35.8/70 | |
| Tipo di azionamento del fuso | Cinghia sincrona del dente | ||
| Tasso d'entrata | X, Y, traversata rapida di Z | M/min | 48/48/48 |
| Tasso d'entrata tagliente massimo | M/min | 20 | |
| A.T.C | Capacità di stoccaggio dello strumento | pc | Armi il tipo 24 |
| Diametro massimo dello strumento | millimetro | 150(80) | |
| Lunghezza massima dello strumento | millimetro | 250 | |
| Tempo del cambiamento dello strumento (T-T) | sec | 2,5 | |
| Accuratezza | Precisione di posizionamento X/Y/Z | millimetro | 0.008/0.006/0.006 |
| Ripetibilità che posiziona X/Y/Z | millimetro | 0.005/0.004/0.004 | |
| Altri | Dimensioni globali (L×WxH) | millimetro | 2400x2650x2700 |
| Peso netto della macchina | chilogrammo | 5800 | |
| Requisito di potere totale | KVA | 18 | |
Norma:
1. TIPO di FANUC OI-MF (5) sistema di controllo del β
2. un fuso di 10000 giri/min., cinghia collegata
3. 24 riviste dello strumento del manipolatore del disco
4. Serbatoio di acqua + letto che arrossisce chip
5. Pistola dell'aria pulita, luce di lavoro, luce di avvertimento
Facoltativo:
1. Sistema di controllo del β del NASTRO di Fanuc Oi-MF (l)
2. Sistema di controllo del α del NASTRO di Fanuc Oi-MF (l)
sistema di CNC di 3.Siemens 828D
4. Fuso meccanico del collegamento diretto 12000 giri/min.
5,16000 giri/min., fuso motorizzato 24000
6. quarta piattaforma girevole di asse
7. Raffreddandosi dentro 2MPa, 3MPa, 5MPa, 7MPa
separatore 8.Oil-water
9. Dispositivo di rimozione a catena del chip
pistola a acqua 10.Clean
11. Ispezione del pezzo in lavorazione e dello strumento
porta automatica 12
13. Serratura di porta di sicurezza
14. Gabinetto e condizionamento d'aria elettrici
Vantaggi della struttura:
Struttura semplice e prestazione eccellente
Una madrevite: pre-disegnato
La madrevite giroscopica adotta il metodo dell'installazione di due estremità fissa e con la vite della palla di alta precisione del grande diametro 40, la migliori risposta della velocità e precisione di posizionamento possono essere ottenute dal trattamento d'allungamento.
Ferrovia di guida di B: rullo
La ferrovia di guida lineare del rullo è selezionata affinchè tre asce aumenti la portata e per migliorare la rigidità e l'affidabilità globali della macchina utensile. La guida lineare ha la piccola vibrazione all'alta velocità e non non strisciare ad a bassa velocità assicurare l'accuratezza lavorante.
Fuso di C: 10000 GIRI/MIN.
Un fuso ad alta velocità di 10000 giri/min., sopportante i cuscinetti speciali importati P4, con alta precisione, alta rigidità; L'albero primario ha superato la prova di correzione dell'equilibrio dinamico prima di lasciare la fabbrica.
Testa motrice di D: alta rigidità
L'alta progettazione della scatola del fuso della struttura di rigidità, migliora la resistenza tagliente della macchina utensile e efficacemente ridurre la vibrazione del fuso, per assicurare l'accuratezza lavorante e la finitura superficia delle parti.

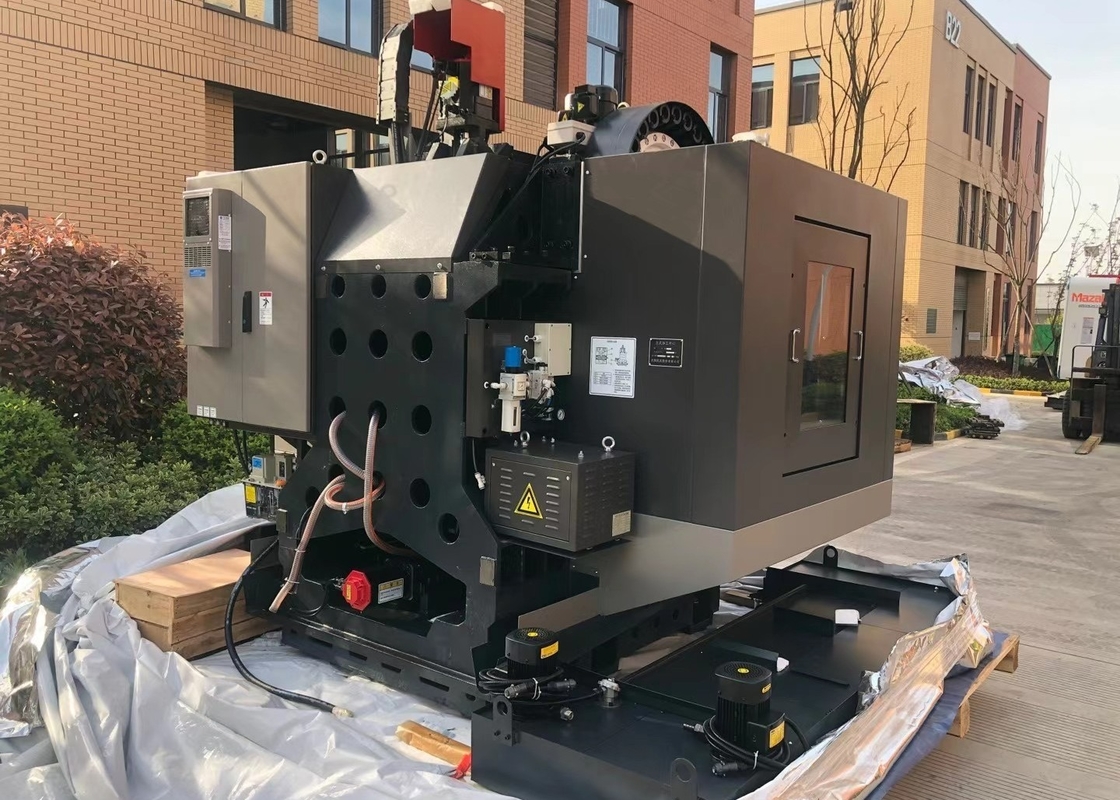

Colonna di E: tipo della spina di pesce
Il tipo «umano» classico struttura, solido e stabile, efficacemente mantiene la stabilità d'elaborazione e la capacità portante a spostamento ad alta velocità.
Letto di F: grande pendenza
Grande letto di angolo di inclinazione, efficacemente promuovere la rimozione di detriti. L'interno del letto adotta la progettazione a forma di scatola della struttura, che è forte ed affidabile, efficacemente migliorando la rigidità e la stabilità del prodotto.
