Name: SMTCL CNC Vertical Machining Center VMC850Q Turning Center Fresatura per foratura SMTCL CNC Fresatura
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: VMC850 Q
Price: Negoziabile USD
Availability: InStock

Casa > prodotti > Centro di lavorazione verticale di CNC >

SMTCL CNC Vertical Machining Center VMC850Q Turning Center Fresatura per foratura SMTCL CNC Fresatura

Centrale di tornitura CNC verticale ad alta rigidità

Macchine di perforazione per fresatura CNC versatili

Attrezzatura per tornitura CNC versatile

Luogo di origine:

Cina

Marca:

SMTCL/SYMG

Certificazione:

ISO certification

Numero di modello:

VMC850 Q

Contattaci

Chiedi un preventivo

SMTCL CNC Vertical Machining Center VMC850Q Turning Center Fresatura per foratura SMTCL CNC Fresatura

Dettagli del prodotto

Marchio:

SMTCL

Conicità del fuso::

BT1 commercio

Tipo::

Verticale

Sistema di controllo di CNC::

FANUC, Siemens

Velocità di avanzamento (mm/min)::

1 - 20000 mm/min

Precisione di posizionamento (millimetro)::

0,006

Ripetibilità (X/Y/Z) (millimetro)::

0,004

Potere del motore mandrino (chilowatt)::

7.5/11

Capacità della rivista dello strumento::

Dimensione ((L*W*H)::

2400x3125x2840mm

Percorso dell'asse X:

850 mm

Viaggio dell'asse y:

500 mm

Viaggi sull'asse Z:

540 mm

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

Negoziabile

Imballaggi particolari

Il caso di legno, tronco della latta, l'altro imballaggio in condizione di navigare

Tempi di consegna

45-60 giorni

Termini di pagamento

L/C, T/T, Western Union

Capacità di alimentazione

50 insiemi al mese

PRODOTTI RELATIVI

Video

Centrale di lavorazione verticale CNC economica M800 Macchina di fresatura CNC a 3 assi

Ottieni il miglior prezzo

Video

Centrale di trivellazione a 4 assi DTC500 CNC Verticale di lavorazione FANUC CNC fresatura

Ottieni il miglior prezzo

Video

SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center

Ottieni il miglior prezzo

Video

SMTCL VMC850Q Centro di lavorazione verticale a 3 assi Macchine di fresatura CNC 4 assi Centro di lavorazione verticale CNC

Ottieni il miglior prezzo

Contattaci

+8613916455787

sales@huidijd.com

86-021-61195255

Contatta ora

Descrizione del prodotto

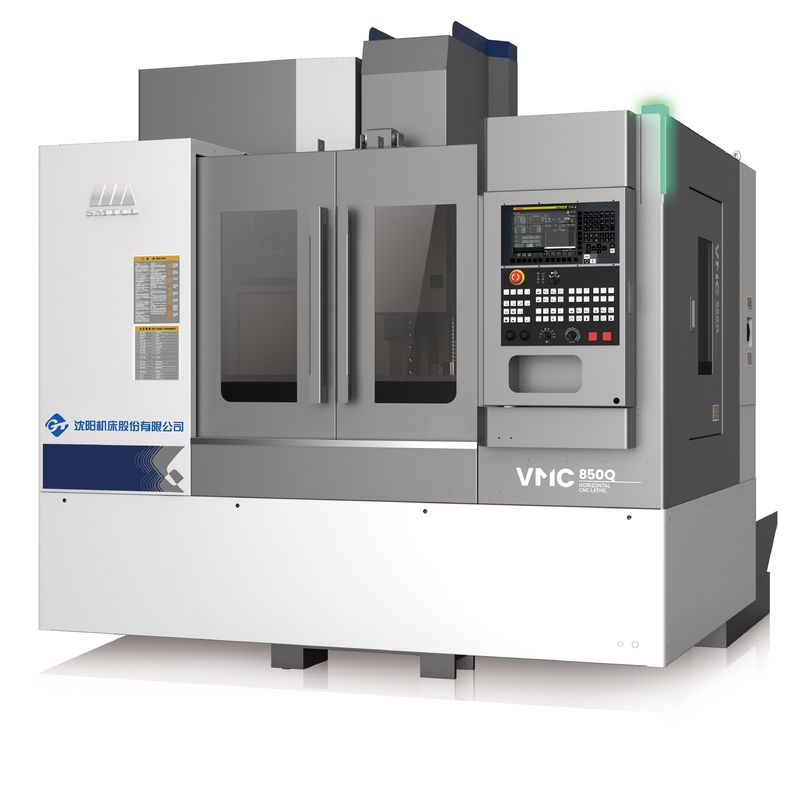

VMC850Q Centro di lavorazione verticale
Questo centro di lavorazione verticale di nuova generazione VMC850Q adotta il layout del telaio verticale, la struttura a scivolo croce, la colonna di aringa rigida, la scatola a fusione trapezoidale invertita, basso centro di gravità,letto rigido altoLa struttura della macchina è semplice e compatta, la superficie del pavimento è piccola.è favorevole all'assemblaggio della linea automatica■ può essere la fresatura della superficie, la perforazione, la perforazione, il riaming, la lavorazione della superficie 2D e 3D, il tappaggio e altri processi di integrazione di lavorazione ad alta precisione.velocità elevata ed efficienza elevata, intelligente e stabile.

Le caratteristiche a colpo d'occhio

1,Alta rigidità e elevata stabilità

* Leggio di fusione integrale ad alta resistenza

* Guida a rulli triasse di classe P

* Colonna di ossa di aringhe di lunga lunghezza

2,Buona precisione e conservazione della precisione

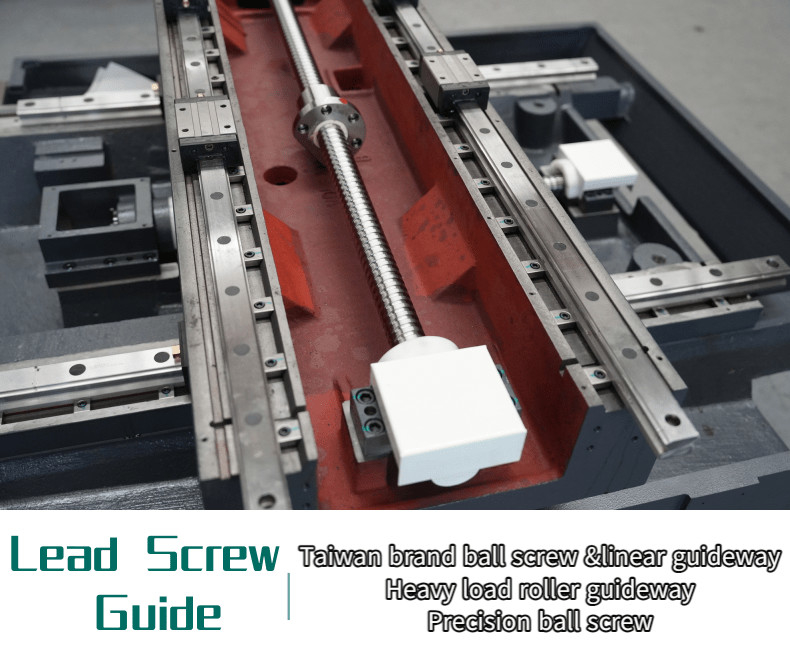

* Vello a piombo pre-tirato C3

* Tecnologia della simmetria termica

* Tecnologia di compensazione degli errori

3"Sicurezza, protezione dell'ambiente, produttività efficiente

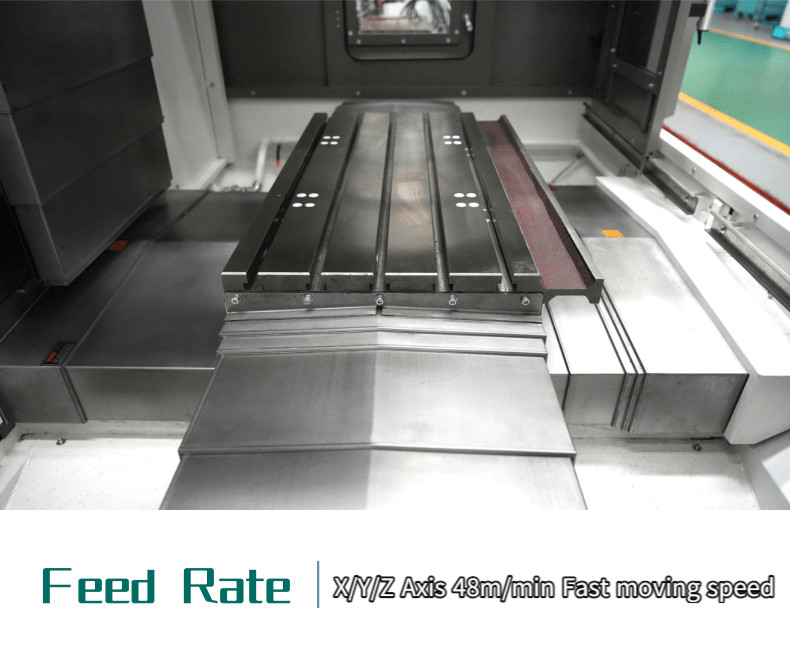

* Trasferimento rapido a tre assi 48 m/min

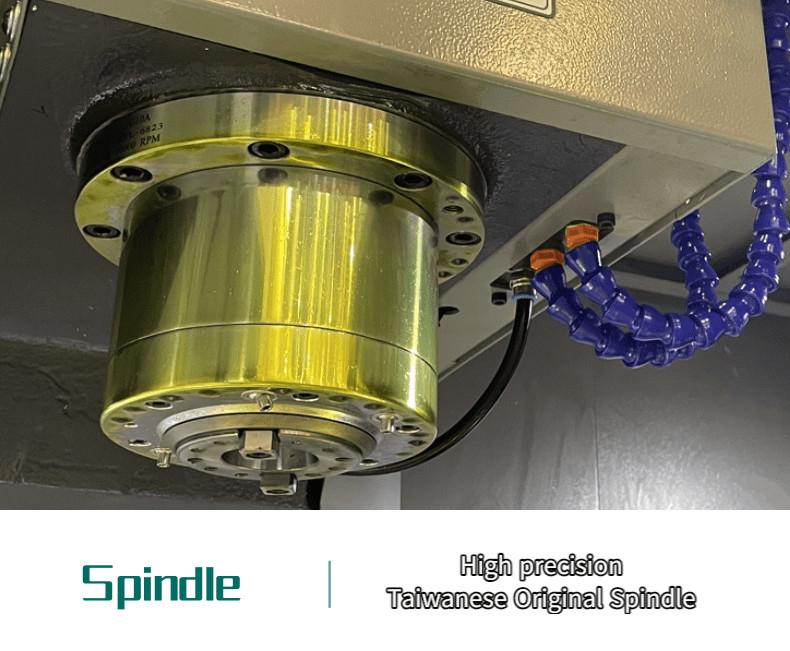

* Spindle diretto 12000 giri al minuto

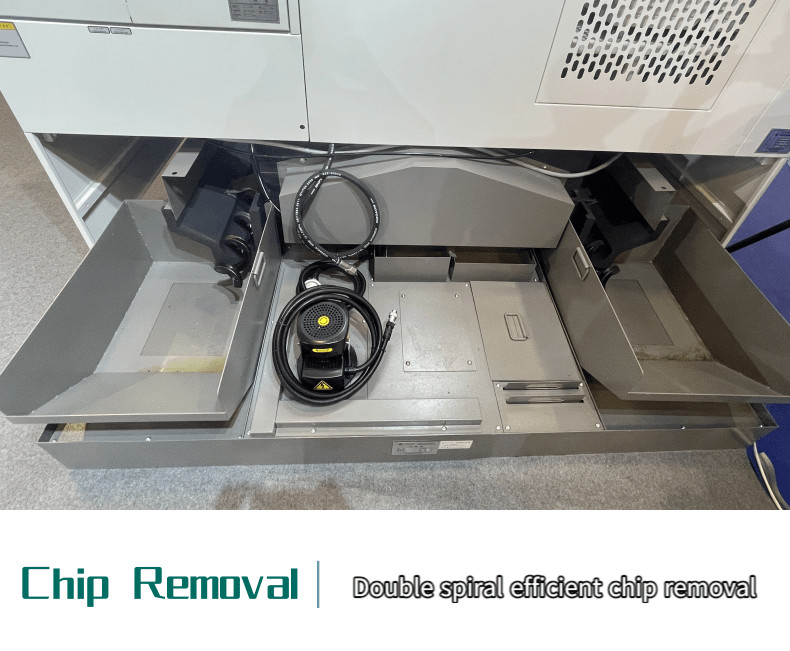

* Estrattoio di chip a doppia spirale

SMTCL CNC Vertical Machining Center VMC850Q Turning Center Fresatura per foratura SMTCL CNC Fresatura 2

Le specifiche del prodotto

Principali specifiche tecniche

Principali parametri tecnici

Articolo		Unità	Specificità
Capacità	Percorso dell'asse X	mm	850
	Percorso dell'asse Y	mm	500
	Percorso dell'asse Z	mm	540
	Fusoliere a superficie del tavolo	mm	120-660
	Fusoliera a superficie di colonna	mm	640
Tavolo di lavoro	Dimensione del tavolo (L×W)	mm	1000×500
	Carico massimo sul tavolo	kg	600
	Dimensione della fessura in T	mm	18×5
Fusoliera	Velocità del mandrino	rpm	10000
	Fusoliera conica/fusoliera a fusole	mm	7/24 conico
	Fusoliera conica/fusoliera a fusole	mm	BT1 commercio
	Motore a fusione	kW	7.5/11
	Torsione di uscita massima	N.m.	35.8/70
	Tipo di azionamento a fusione		Cintura dentale sincrona
Tasso di alimentazione	X,Y,Z velocità di percorrenza	M/min	48/48/48
Tasso di alimentazione	Frequenza massima di alimentazione di taglio	M/min	20

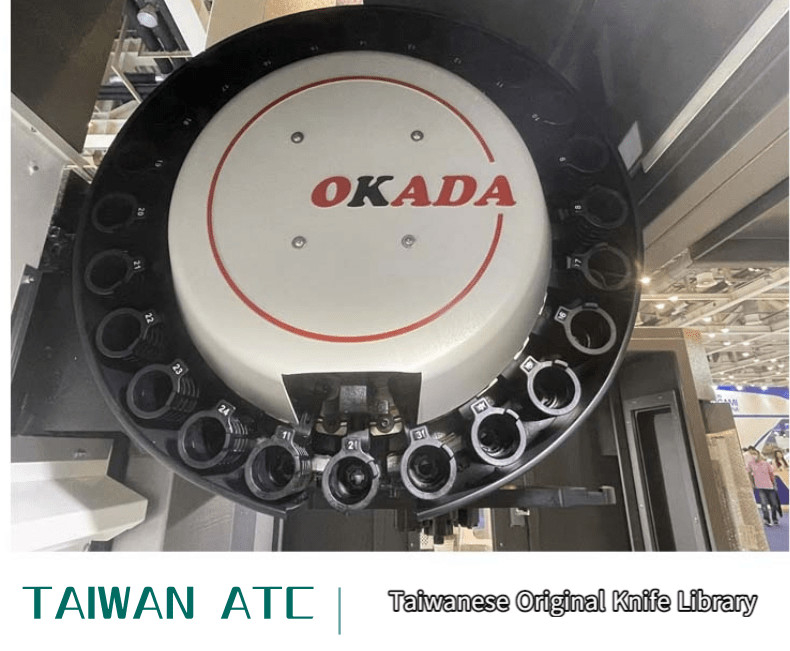

A.T.C.	Capacità di stoccaggio degli attrezzi	pc	Tipo di braccio 24
	Diametro massimo dello strumento	mm	150(80)
	Lunghezza massima dello strumento	mm	250
	Tempo di sostituzione dell'utensile (T-T)	seg.	2.5
Accuratezza	Precisione di posizionamento X/Y/Z	mm	0.008/0.006/0.006
Accuratezza	Posizionamento della ripetibilità X/Y/Z	mm	0.005/0.004/0.004
Altri	Dimensioni globali ((L × WxH)	mm	2400×3125×2840
	Peso netto della macchina	kg	5100
	Necessità di potenza totale	KVA	18

Norme

1. FANUC OI-MF TYPE ((5)β sistema di controllo 2. fusione a 10000 giri al minuto, connessa alla cintura 3. ripostiglio di strumenti del manipolatore a disco 24. serbatoio dell'acqua + chip di lavaggio del letto 5. pistola d'aria pulita, luce di funzionamento, luce di avvertimento

Opzionale

1. FANUC TAPE O-MF (')sistema2. Fanuc TAPE O-MFsistema3. Sistema CNC Siemens 828D 4. Collegamento diretto 12000 giri al minuto Fuso meccanico 5. 16000 giri al minuto, fuso motorizzato 24000 6. Giradischi 4° asse 7. raffreddamento all'interno 2MPa, 3MPa,5MPa,7MPa 8. Separatore olio-acqua 9.Dispositivo di rimozione di frammenti di catena 10. pistola per acqua pulita 11. ispezione degli attrezzi e dei pezzi da lavorare 12.porta automatica13- Serratura della porta di sicurezza 14.

Precisione principale

La precisione della macchina attua la norma di accettazione GB/T18400.2-2010 Norma di accettazione per la precisione di posizionamento della macchina utensile e la precisione di posizionamento ripetuto GB/T18400.4-2010

Articoli di ispezione		Standard di fabbrica
Precisione di lavorazione		IT6
Precisione di posizionamento	Asse X (mm)	0.008
	Asse Y (mm)	0.006
	Asse Z (mm)	0.006
Precisione di posizionamento ripetuta	Asse X (mm)	0.005
	Asse Y (mm)	0.004
	Asse Z (mm)	0.004

Configurazione principale

Configurazione principale della macchina utensile e elenco delle parti acquistate

Articolo	Specificità	Marchio	Commenti

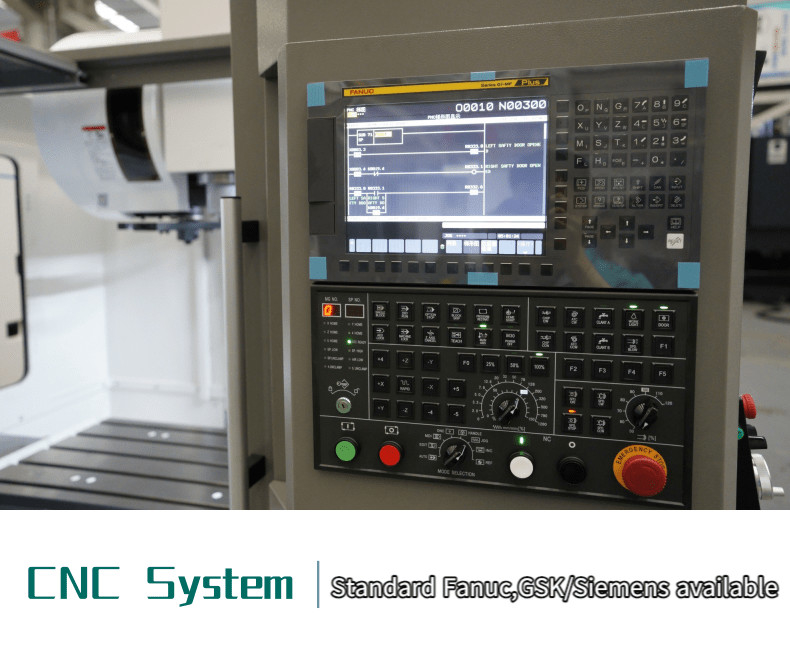

Sistema CNC	FANUC Oi-MF PLUS TYPE (5)	FANUC
Motore principale	βiI 8/12000-B	FANUC
Motore ad asse X	βiSc 12/3000-B	FANUC
Motore dell'asse Y	βiSc 12/3000-B	FANUC
Motore ad asse Z	βiS 22B/3000-B	FANUC
cuscinetti a vite per asse X	30×62×15	NSK/FAG/NACHI/NTN
Cuscinetto a vite per asse Y	30×62×15	NSK/FAG/NACHI/NTN
Cuscinetto a vite per asse Z	30×62×15	NSK/FAG/NACHI/NTN
per la fabbricazione di apparecchiature per il trasporto di veicoli	φ40×16,C3	THK/PMI/HIWN
per la fabbricazione di apparecchiature per la trasmissione di dati	φ40×16,C3	THK/PMI/HIWN
per la fabbricazione di apparecchiature per la trasmissione di dati	φ40×16,C3	THK/PMI/HIWN
Strada di guida dell'asse X	35	THK/REXROTH/PMI/HIWN
Strada di guida dell'asse Y	45	THK/REXROTH/PMI/HIWN
Strada di guida dell'asse Z	45	THK/REXROTH/PMI/HIWN

Caso di trattamento

Perché scegliere noi

◆ Senso della qualità, le richieste dei clienti vengono prima di tutto

◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993

◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione

◆ Sistema di approvvigionamento stabile e maturo

◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)

◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione

◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione

Su di noi

Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.

La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono l'automobile, l'aviazione, le nuove energie, le macchine da costruzione, le navi, le valvole delle pompe, i cuscinetti, l'elettronica 3C, gli stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!

La nostra fabbrica

Domande frequenti

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.

Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.

Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.

D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
