Luogo di origine:
La Cina
Certificazione:
ISO certification
Numero di modello:
VMC1000Q
Video
Video
Video
Video

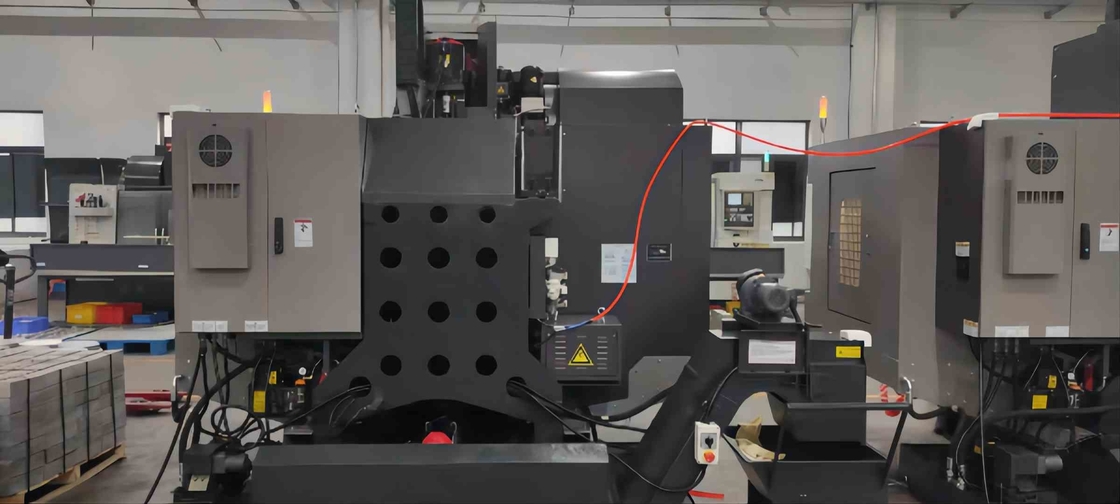

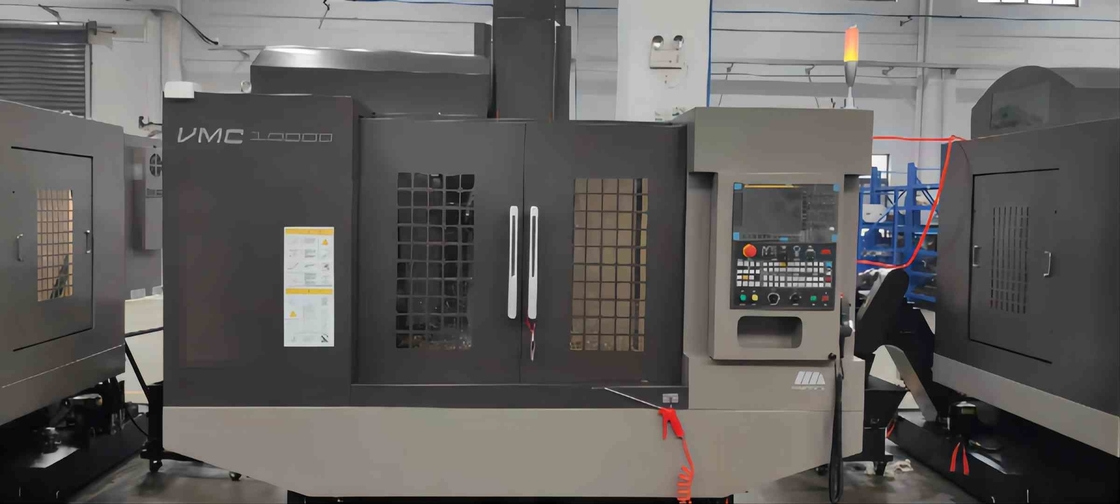

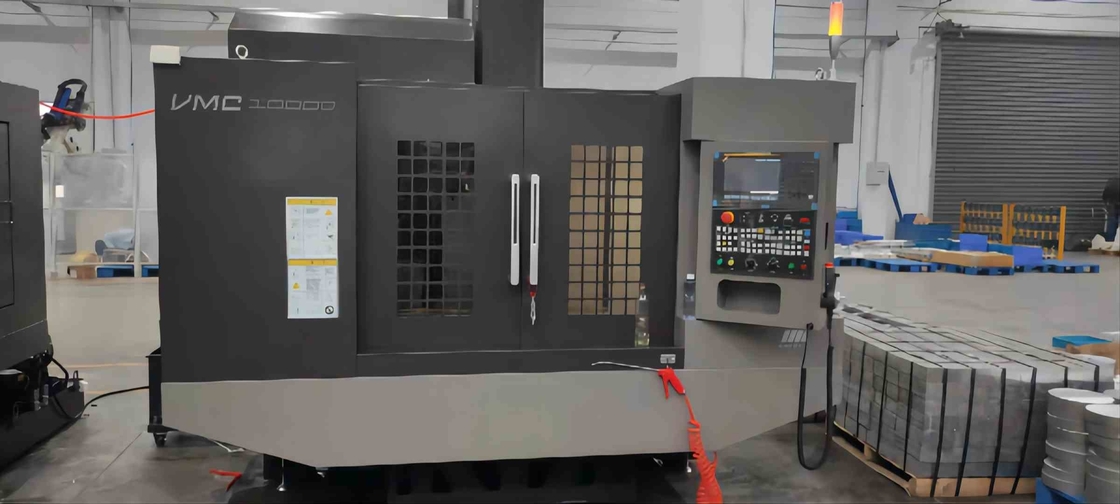

Il centro di lavorazione verticale di VMC1000Q adotta una disposizione verticale della struttura ed adotta una colonna della spina di pesce da riparare sul letto. La testa motrice alza ed abbassa lungo la colonna (direzione di Z), il sedile scorrevole si muove longitudinalmente lungo il letto (direzione di Y) e la tavola si muove lungo il sedile scorrevole. Struttura laterale del movimento (X-direzione).
Il letto, il worktable, il sedile scorrevole, la colonna, la testa motrice ed altre grandi parti interamente sono fatti dei materiali ad alta resistenza del ghisa e la forma è la tecnologia della sabbia della resina e lo sforzo è alleviato dal trattamento invecchiante ed il trattamento di tempera. Queste grandi parti sono ottimizzate e destinate da software professionale per migliorare la rigidità e la stabilità di grandi parti e di intera macchina e efficacemente per sopprimere la deformazione e la vibrazione della macchina utensile causata con la forza di taglio.
Parametri tecnici principali:
| Nome | Specificazione | Unità | |||||
| Worktable | Dimensioni del Worktable | 1150×500 | millimetro | ||||
| Carico di Max.allowable | 600 | chilogrammo | |||||
| dimensione della T-scanalatura | 18×5 | millimetro | |||||
| Elaborazione gamma |
Max.travel dell'asse del worktable-x | 1000 | millimetro | ||||
| Max.travel dell'asse del trasporto-y | 500 | millimetro | |||||
| Max.travel dell'asse del fuso-z | 540 | millimetro | |||||
| Distanza fra l'estremità del fuso e il worktable | Massimo. | 660 | millimetro | ||||
| Minuto. | 120 | millimetro | |||||
| Distanza fra il centro del fuso e la superficie della guida di Z-asse | 640 | millimetro | |||||
| Fuso | Stinco della conicità del fuso (7:24) | BT40 | |||||
| Max.speed | 10000 | r/min | |||||
| Max.torque del motore mandrino | 35,8 | N.m | |||||
| Potere del motore mandrino | 7.5/11 | chilowatt | |||||
| Tipo di trasmissione | Cinghia dentata sincrona | ||||||
| Modello del portautensile | MAS 403 BT40 | ||||||
| Modello del perno di tirata | MAS 403 40BT-Ⅰ | ||||||
| Meccanismo dello spiedo | artiglio di tirata del quattro-petalo da 45 gradi | ||||||
| Alimentazione | traversata rapida | Ascissa | 48 | m/min | |||
| Asse y | 48 | ||||||
| Asse di Z | 48 | ||||||
| Potere giroscopico del motore di azionamento (X/Y/Z) | 1.8/1.8/3 | chilowatt | |||||
| Coppia di torsione giroscopica del motore di azionamento (X/Y/Z) | 2011-11-20 | Nanometro | |||||
| Velocità di avanzamento | 1-20000 | mm/min | |||||
| Rivista dello strumento | Forma della rivista dello strumento | Braccio meccanico | |||||
| Quantità dello strumento | 24 | pc | |||||
| Tempo del cambiamento dello strumento | 2,5 | s | |||||
| Diametro massimo dello strumento | Pieno | φ80 | millimetro | ||||
| Adiacente | φ125 | millimetro | |||||
| Tipo del cambiamento dello strumento | Scelga con il più breve modo da bidirezionale | ||||||
| Lunghezza massima dello strumento | 300 | millimetro | |||||
| Peso massimo dello strumento | 7 | chilogrammo | |||||
| Precisione di posizionamento | JISB6336-4: 2000 | GB/T18400.4-2010 | |||||
| Ascissa | 0,008 | 0,008 | millimetro | ||||
| Asse y | 0,006 | 0,006 | millimetro | ||||
| Asse di Z | 0,006 | 0,006 | millimetro | ||||
| Accuratezza di ripetibilità | Ascissa | 0,005 | 0,005 | millimetro | |||
| Asse y | 0,004 | 0,004 | millimetro | ||||
| Asse di Z | 0,004 | 0,004 | millimetro | ||||
| Dimensioni globali (LxWxH) | 2700×2560×2700 | millimetro | |||||
| Peso della macchina | 4800 | chilogrammo | |||||
| Potenza installata generale | 18 | KVA | |||||
Configurazione standard:
TIPO di FANUC OI-MF (5) sistema
Velocità di rotazione del mandrino 10000rpm
Sistema di lubrificazione d'alimentazione di centralizzazione
Conicità del fuso: 7/24 di BT40
ATC a disco 24 della rivista dello strumento
Binario di guida lineare sul binario di guida di THK e giroscopico /HIWIN e sulla madrevite
Scheggia del sistema fluido
scambiatore di Fresco-calore
Lampada funzionante
Sistema liquido del liquido refrigerante
10,4» schermi
Fucile ad aria compressa
Lampada in tricromia dell'allarme
Volantino
Carrello del chip
Copertura completa di protezione (senza lato superiore)
Cuscinetti del fondamento e bulloni regolabili
Nota importante:
1. Confermi prego la vostra tensione locale con il nostro personale di vendita prima dell'ordinazione.
2. Prego dicaci che il vostro requisito della macchina, o di voi può anche inviarci i prodotti che disegnano, il nostro ingegnere può contribuire a scegliere il migliore modello per voi.
Vantaggi della struttura:
Struttura semplice e prestazione eccellente
Una madrevite: pre-disegnato
La madrevite giroscopica adotta il metodo dell'installazione di due estremità fissa e con la vite della palla di alta precisione del grande diametro 40, la migliori risposta della velocità e precisione di posizionamento possono essere ottenute dal trattamento d'allungamento.
Ferrovia di guida di B: rullo
La ferrovia di guida lineare del rullo è selezionata affinchè tre asce aumenti la portata e per migliorare la rigidità e l'affidabilità globali della macchina utensile. La guida lineare ha la piccola vibrazione all'alta velocità e non non strisciare ad a bassa velocità assicurare l'accuratezza lavorante.
Fuso di C: 10000 GIRI/MIN.
Un fuso ad alta velocità di 10000 giri/min., sopportante i cuscinetti speciali importati P4, con alta precisione, alta rigidità; L'albero primario ha superato la prova di correzione dell'equilibrio dinamico prima di lasciare la fabbrica.
Testa motrice di D: alta rigidità
L'alta progettazione della scatola del fuso della struttura di rigidità, migliora la resistenza tagliente della macchina utensile e efficacemente ridurre la vibrazione del fuso, per assicurare l'accuratezza lavorante e la finitura superficia delle parti.
Colonna di E: tipo della spina di pesce
Il tipo «umano» classico struttura, solido e stabile, efficacemente mantiene la stabilità d'elaborazione e la capacità portante a spostamento ad alta velocità.
Letto di F: grande pendenza
Grande letto di angolo di inclinazione, efficacemente promuovere la rimozione di detriti. L'interno del letto adotta la progettazione a forma di scatola della struttura, che è forte ed affidabile, efficacemente migliorando la rigidità e la stabilità del prodotto.
FAQ
Q1.How per inviare la mia indagine?
Potete contattarci dal email, telefonata, messaggio (che cosa è APP, chiacchieriamo, Skype).
Q2. quanto tempo posso ottenere le risposte dopo l'indagine?
Vi risponderemo entro 3 ore nel giorno lavorativo.
Tempo di Q3.Delivery
L'ordine delle macchine prende i 30-45 giorni dopo che il pagamento del deposito ha ricevuto. Prego vendite di indagine.
Q4.What è il pacchetto? È adatto a spedizione?
La macchina sarà imballata dalla cassa di legno esportatrice norma. È molto forte per trasporto d'oltremare.
Termine di Q5.Payment
30% T/T come acconto, equilibrio 70% da T/T prima della consegna. Se altri termini di pagamento, noi possono discutere i dettagli. Benvenuto alle vendite di indagine.
Q6. quanto tempo è la garanzia per le macchine?
La garanzia delle macchine è 12 mesi dopo che ricevono le merci. nel tempo della garanzia, possiamo fornire le nuove parti libere per cambiare.
