Luogo di origine:
La Cina
Certificazione:
ISO certification
Numero di modello:
V10B
Video
Video
Video
Video

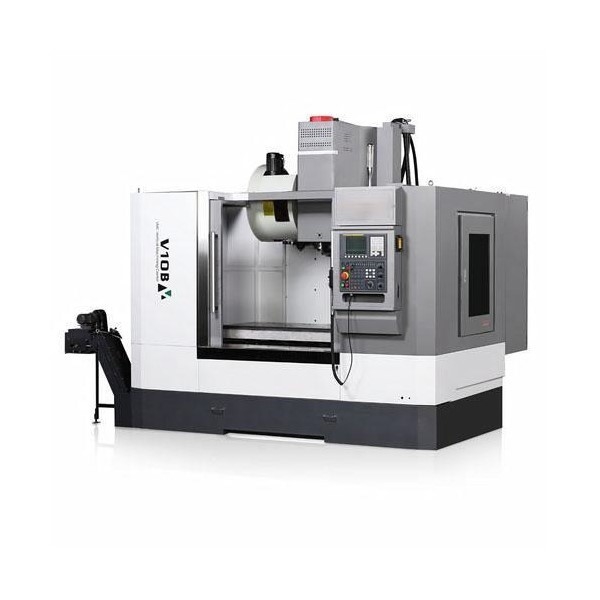

Centro di lavorazione verticale ad alta velocità della fresatrice di CNC del metallo di precisione V10B
Introduzione di prodotto
Il V10B diretto-ha collegato il fuso che il centro di lavorazione ad alta velocità adotta una disposizione verticale della struttura, la colonna è riparata sul letto, la scatola del fuso alza ed abbassa lungo la colonna (direzione di Z), il sedile scorrevole si muove longitudinalmente lungo il letto (direzione di Y) e la tavola si muove orizzontalmente lungo la struttura del sedile scorrevole (X-direzione). Le guide lineari sono usate per tutte e tre le asce e l'attrito radente è sostituito da attrito volvente, che rende la velocità commovente più veloce e raggiunge i requisiti ad alta velocità e di alta precisione. Può realizzare la macinazione, la perforazione, la scrematura, l'alesaggio, processi di scrematura, della spillatura ed altro. Pricipalmente è utilizzato nei militari, nell'estrazione mineraria, in automobile, in muffa, in strumento ed in altre industrie di trasformazione meccaniche. Può essere usato per elaborare vario di alta precisione, multi-processo, si separa le forme complesse. È adatto a produzione di piccoli e lotti medi e di varietà multiple e può anche entrare nella linea di produzione automatica.
Vantaggi del prodotto
Parametri tecnici principali:
| OGGETTO | UNITÀ | V10P | V10B | V11B |
| Dimensione del Worktable | millimetro | 520*1200 | 600*1200 | 610*1300 |
| dimensione della T-scanalatura | millimetro | 5*18*100 | 5-18*100 | 5-18*100 |
| Sopportare di Max.load del worktable | chilogrammo | 500 | 800 | 900 |
| un viaggio X/Y/Z di 3 assi | millimetro | 1000/520/535 | 1000/620/630 | 1100/610/630 |
| Distanza fra la parte anteriore della colonna per filare centro | millimetro | 582 | 667 | 667 |
| Distanza dal naso di superficie del fuso del piano d'appoggio | millimetro | 100-635 | 110-740 | 110-740 |
| Conicità del foro del fuso | BT40 | BT40 | BT40 | |
| Potere del fuso | chilowatt | 7.5/11 | 11/15 | 11/15 |
| Velocità di rotazione del mandrino massima | RPM | 12000 | 12000 | 12000 |
| Velocità di avanzamento massima | mm/min | 12000 | 10000 | 10000 |
| Velocità di avanzamento rapida | m/min | 48/48/32 | 36/36/32 | 36/36/32 |
| Capacità della rivista dello strumento | T | BT40-24T | BT40-24T | BT40-24T |
| Tempo del cambiamento dello strumento | S | 2,5 | 2,5 | 2,5 |
| Precisione di posizionamento | millimetro | 0,008 | 0,008 | 0,008 |
| Riposizionamento dell'accuratezza | millimetro | 0,005 | 0,005 | 0,005 |
| Dimensione della macchina | millimetro | 2460*2355*2860 | 3150*2400*2800 | 3150*2400*2800 |
| Peso della macchina | chilogrammo | 5800 | 6800 | 7200 |
