Luogo di origine:
La Cina
Certificazione:
CE ISO
Numero di modello:
CW61100E/CW62100E
Video
Video
Video
Video

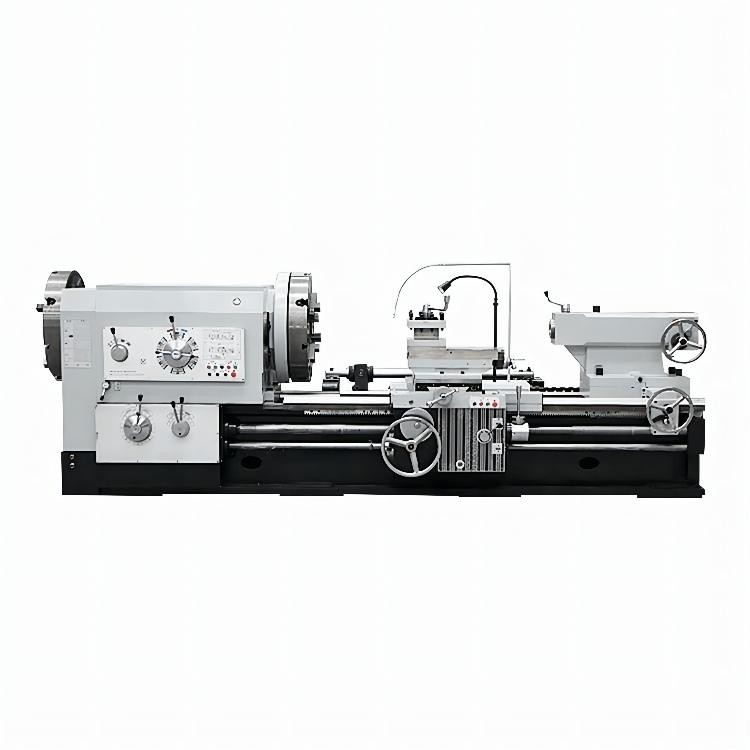

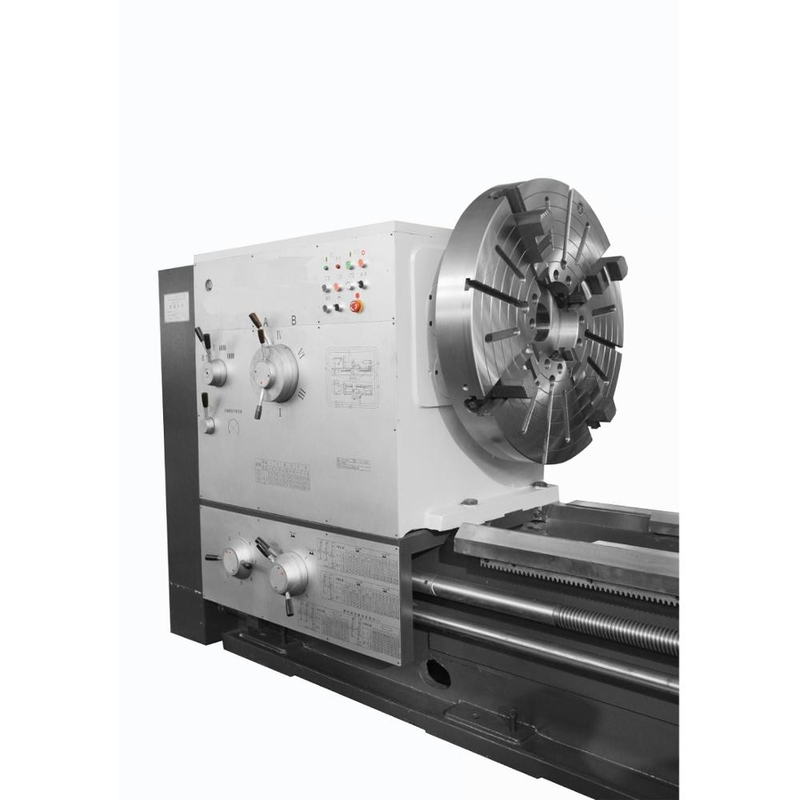

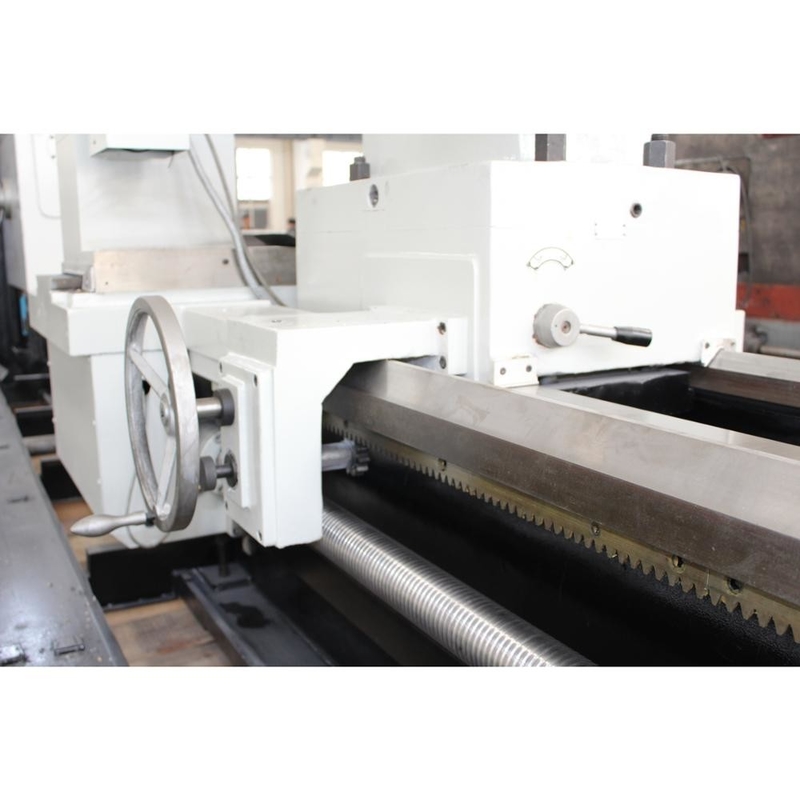

Prezzo orizzontale resistente della macchina del tornio del tornio cinese del metallo di CW61100E/CW62100E grande
Presentazione del prodotto
I torni orizzontali di serie di CW-E possono assolvere i vari compiti di giro, pricipalmente per girare interno e le superfici cilindriche esterne, le superfici coniche ed altra si separa le superfici giranti. Girando, scanalando, fili metrici tagliando, perforando e girando vari, di pollice, del modulo e del diametro comunemente usati. Questa macchina utensile è particolarmente adatta a produzione in serie debole ed officine e di manutenzione officine meccaniche di elaborazione e può elaborare i materiali quali l'acciaio, il ghisa ed i metalli non ferrosi.
| Configurazioni standard | |
| mandrino 3-Jaw | portautensile 4-way |
| Lunetta fissa (≥3000mm-Standard <3000mm-option> | |
| Segua il resto (≥3000mm-Standard <3000mm-option> | |
| Borsa degli arnesi standard | |
| Configurazioni facoltative | ||
| mandrino 4-Jaw | Guardia di Chuck | |
| Guardia del portautensile | Parafango posteriore | |
| Ø130Diameter del foro di fuso | motore mandrino 15kW | |
| Centro della contropunta | Disco | Quadrante del filo |
| Piatto dell'azionamento | collegamento di Conicità-tornitura | DRO |
| Bulloni d'ancoraggio | Centro del fuso e manica concentrare | |
| Cuscinetti regolabili | Freno a pedale (1000mm~3000mm disponibili) | |
Configurazione del prodotto
| Modello del prodotto | UNITÀ | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| specificazione | ||||||||
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø630 | Ø800 | Ø1000 | ||||
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø350 | Ø480 | Ø710 | ||||
| Diametro di Max.swing nella lacuna | millimetro | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| Lunghezza nella lacuna | millimetro | — | 350 | — | 350 | — | 350 | |
| Lunghezza massima del pezzo in lavorazione | millimetro | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| Lunghezza di taglio massima | CW61xxx | millimetro | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| Fuso | ||||||||
| naso del fuso | C11 *D11 | |||||||
| Foro di fuso | millimetro | Ø100 (C11) (diametro permissibile ≤Ø98 della barra) *Ø105 (D11) (barra permissibile diameter≤Ø103) scelga: Ø130 (barra permissibile diameter≤Ø128) |
||||||
| Dimensione di Chuck | millimetro | Ø315 | Ø400 | Ø400 | ||||
| Conicità del foro di fuso | 120 metrici (1:20) Scelga: Foro di fuso Ø130- 140 metrici (1:20) |
|||||||
| Coppia di torsione di Max.Spindle | Nanometro | 2400 | ||||||
| Gamme di velocità di rotazione del mandrino | RPM | 7.5-1000 (18 velocità) | ||||||
| Altezza del centro del fuso | millimetro | 315 | 400 | 515 | ||||
| Potere del motore mandrino | 11kw/1460rpm (50HZ) scelgono: 15kw/1460rpm (50HZ) | |||||||
| Contropunta | ||||||||
| Diametro della spoletta della contropunta | millimetro | Ø100 | ||||||
| Viaggio della spoletta della contropunta | millimetro | 250 | ||||||
| Conicità della spoletta della contropunta | La TA No.6 | |||||||
| Feeds&Threads (vite metrica del *inch della vite) | ||||||||
| Alimentazione longitudinale | vite metrica | mm/r | 64 velocità 1/1 di 0.1-1.52; 16/1 di 1.6-24.3 | |||||
| vite di pollice | in/r | 64〜 0,0612 di velocità *1/1 0,0019; *16/1 0.0305-0.98 | ||||||
| Alimentazione trasversale | volte di 1/2 dell'alimentazione longitudinale | |||||||
| Fili metrici | millimetro | 0,5〜 240 (52 generi) *1-256 (57 generi) |
1-240 (50 generi) *1-256 (57 generi) |
0,5〜 240 (52 generi) *1-256 (57 generi) |
||||
| Fili modulari | millimetro | 0,5 〜 *0.5 128 (57 generi) del 〜 120 (53 generi) | ||||||
| Fili di pollice | TPI | 28-1 (34 generi) *32〜 1/16 (67 generi) |
14-1 (26 generi) *32-1/16 (67 generi) |
28-1 (34 generi) *32-1/16 (67 generi) |
||||
| Fili Diametral del passo | DP | 28-1 (24 generi) *32〜 1/8 (57 generi) | ||||||
| Portautensile | ||||||||
| Dimensione dello stinco di Max.tool | millimetro | 30X30 | ||||||
| Viaggio dello scorrevole superiore | millimetro | 200 | ||||||
| Angolo della parte girevole dello scorrevole superiore | ±90° | |||||||
| dimensioni della macchina (L*W*H) |
millimetro | 3180X1340X 1830(1000) 3630X1340X1830 (1500) 4230X1340X 1830(2000) 5130X1340X 1830(3000) 6040X1430X 1830(4000) 7120X1430X 1830(5000) 8240X1430X 1830(6000) | 3180X1380X 1830(1000) 3630X1380X 1830(1500) 4230X1380X1830 (2000) 5130X1380X1830 (3000) 6040X1470X1830 (4000) 7120X1470X1830 (5000) 8240X1470X 1830(6000) | 3180X1460X 1830(1000) 3630X1460X1830 (1500) 4230X1460X 1830(2000) 5130X1460X 1830(3000) 6040X1550X1830 (4000) 7120X1550X 1830(5000) 8240X1550X 1830(6000) | ||||
| Peso della macchina | CW61xxx | chilogrammo | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
FAQ
Q.What sono i vostri termini d'esecuzione normali?
Gamma tipica di termini d'esecuzione della società di A.Our da 30-45days dopo aver ricevuto ordine.
Q.What sono i pagamenti delle condizioni che offrite?
A.We accettano il pagamento di T/T, di L/C ecc.
Genere di Q.What di pacchetto offrite?
A.Normally in caso del compensato, assicurarsi tutte le merci in buone condizioni.
Q.What è il MOQ per la vostra produzione?
A.The MOQ dipende dai vostri requisiti di colore, logo ecc. Per alcuni oggetti normali, abbiamo in azione, il MOQ siamo 1 messo.
Q.Do avete certificazione del CE
A.Yes, abbiamo certificazione del CE, qualità della macchina siamo di un anno garantito.
Q.How per controllare la qualità dei prodotti?
A.We hanno dato sempre la grande importanza al livello di qualità sono mantenuti. Inoltre, il principio che manteniamo sempre è «di fornire la migliore qualità dei clienti, migliora il prezzo ed il migliore servizio».
