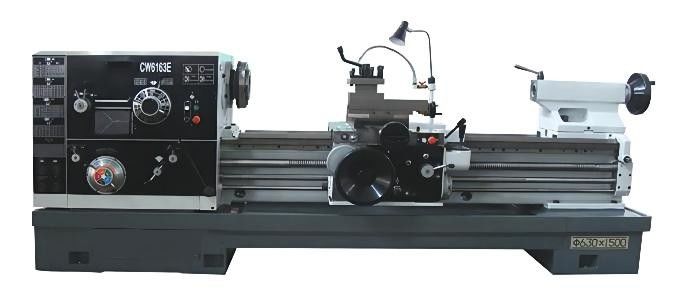

Macchina orizzontale resistente universale del tornio di CW6180E/CW6280E Cina
Presentazione del prodotto
Configurazione del prodotto
| Modello del prodotto | UNITÀ | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| specificazione | ||||||||
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø630 | Ø800 | Ø1000 | ||||
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø350 | Ø480 | Ø710 | ||||
| Diametro di Max.swing nella lacuna | millimetro | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| Lunghezza nella lacuna | millimetro | — | 350 | — | 350 | — | 350 | |
| Lunghezza massima del pezzo in lavorazione | millimetro | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| Lunghezza di taglio massima | CW61xxx | millimetro | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| Fuso | ||||||||
| naso del fuso | C11 *D11 | |||||||
| Foro di fuso | millimetro | Ø100 (C11) (diametro permissibile ≤Ø98 della barra) *Ø105 (D11) (barra permissibile diameter≤Ø103) scelga: Ø130 (barra permissibile diameter≤Ø128) |
||||||
| Dimensione di Chuck | millimetro | Ø315 | Ø400 | Ø400 | ||||
| Conicità del foro di fuso | 120 metrici (1:20) Scelga: Foro di fuso Ø130- 140 metrici (1:20) |
|||||||
| Coppia di torsione di Max.Spindle | Nanometro | 2400 | ||||||
| Gamme di velocità di rotazione del mandrino | RPM | 7.5-1000 (18 velocità) | ||||||
| Altezza del centro del fuso | millimetro | 315 | 400 | 515 | ||||
| Potere del motore mandrino | 11kw/1460rpm (50HZ) scelgono: 15kw/1460rpm (50HZ) | |||||||
| Contropunta | ||||||||
| Diametro della spoletta della contropunta | millimetro | Ø100 | ||||||
| Viaggio della spoletta della contropunta | millimetro | 250 | ||||||
| Conicità della spoletta della contropunta | La TA No.6 | |||||||
| Feeds&Threads (vite metrica del *inch della vite) | ||||||||
| Alimentazione longitudinale | vite metrica | mm/r | 64 velocità 1/1 di 0.1-1.52; 16/1 di 1.6-24.3 | |||||
| vite di pollice | in/r | 64〜 0,0612 di velocità *1/1 0,0019; *16/1 0.0305-0.98 | ||||||
| Alimentazione trasversale | volte di 1/2 dell'alimentazione longitudinale | |||||||
| Fili metrici | millimetro | 0,5〜 240 (52 generi) *1-256 (57 generi) |
1-240 (50 generi) *1-256 (57 generi) |
0,5〜 240 (52 generi) *1-256 (57 generi) |
||||
| Fili modulari | millimetro | 0,5 〜 *0.5 128 (57 generi) del 〜 120 (53 generi) | ||||||
| Fili di pollice | TPI | 28-1 (34 generi) *32〜 1/16 (67 generi) |
14-1 (26 generi) *32-1/16 (67 generi) |
28-1 (34 generi) *32-1/16 (67 generi) |
||||
| Fili Diametral del passo | DP | 28-1 (24 generi) *32〜 1/8 (57 generi) | ||||||
| Portautensile | ||||||||
| Dimensione dello stinco di Max.tool | millimetro | 30X30 | ||||||
| Viaggio dello scorrevole superiore | millimetro | 200 | ||||||
| Angolo della parte girevole dello scorrevole superiore | ±90° | |||||||
| dimensioni della macchina (L*W*H) |
millimetro | 3180X1340X 1830(1000) 3630X1340X1830 (1500) 4230X1340X 1830(2000) 5130X1340X 1830(3000) 6040X1430X 1830(4000) 7120X1430X 1830(5000) 8240X1430X 1830(6000) | 3180X1380X 1830(1000) 3630X1380X 1830(1500) 4230X1380X1830 (2000) 5130X1380X1830 (3000) 6040X1470X1830 (4000) 7120X1470X1830 (5000) 8240X1470X 1830(6000) | 3180X1460X 1830(1000) 3630X1460X1830 (1500) 4230X1460X 1830(2000) 5130X1460X 1830(3000) 6040X1550X1830 (4000) 7120X1550X 1830(5000) 8240X1550X 1830(6000) | ||||
| Peso della macchina | CW61xxx | chilogrammo | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
| Configurazioni standard | |
| mandrino 3-Jaw | portautensile 4-way |
| Lunetta fissa (≥3000mm-Standard <3000mm-option> | |
| Segua il resto (≥3000mm-Standard <3000mm-option> | |
| Borsa degli arnesi standard | |
| Configurazioni facoltative | ||
| mandrino 4-Jaw | Guardia di Chuck | |
| Guardia del portautensile | Parafango posteriore | |
| Ø130Diameter del foro di fuso | motore mandrino 15kW | |
| Centro della contropunta | Disco | Quadrante del filo |
| Piatto dell'azionamento | collegamento di Conicità-tornitura | DRO |
| Bulloni d'ancoraggio | Centro del fuso e manica concentrare | |
| Cuscinetti regolabili | Freno a pedale (1000mm~3000mm disponibili) | |
