Luogo di origine:
La Cina
Marca:
SYMG
Certificazione:
ISO certification
Numero di modello:

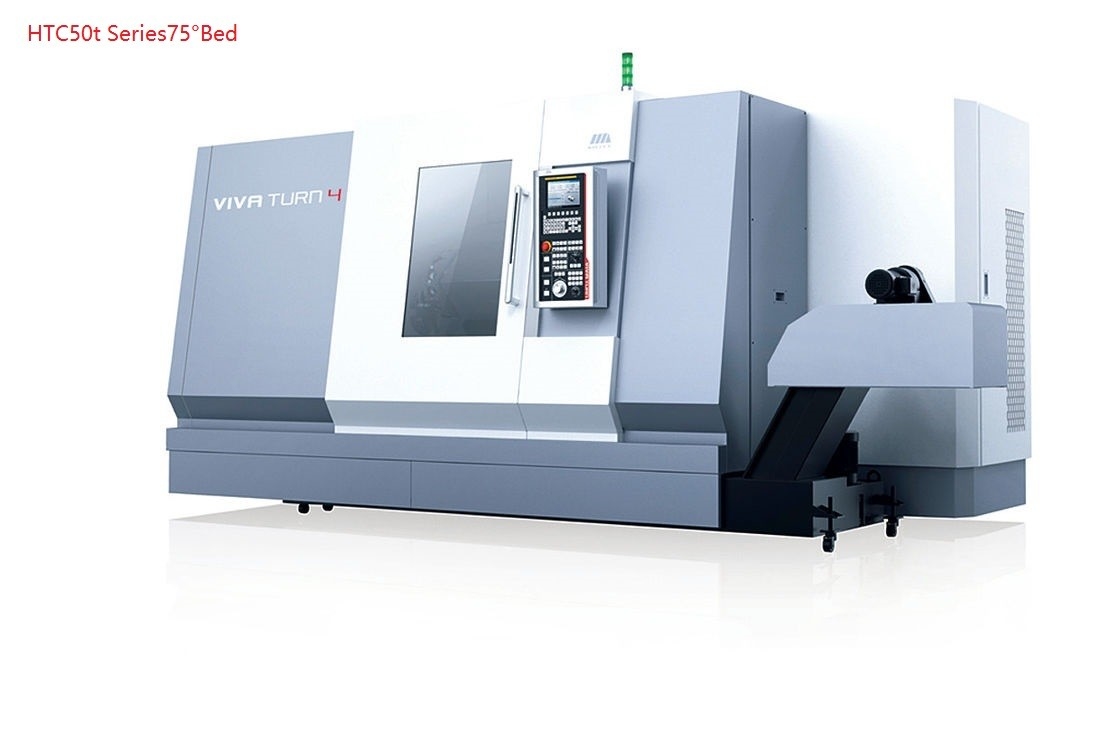

HTC50t Series75°Bed
Video
Video
Video
Video
Adotti il letto obliquo dell'alta totalità di rigidità 75°, tutte le colate adottano l'ottimizzazione limitata dell'elemento, ampia superficie della ferrovia di guida, efficacemente eliminano la vibrazione che accade nell'affidabilità tagliente e migliorata della macchina utensile, manutenzione facile e possono ottenere la qualità della lavorazione durevole e stabile.
Quando i workparts di sollevamento e scaricanti e la struttura concentrare da interferire, la macchina utensile propensa del letto 75 globali possono essere selezionati, fornito della struttura di centro orizzontale verticale, il centro del fuso è più vicino all'operatore, per facilitare la tomaia ed abbassare i workparts e la rimozione dei detriti, alti redditi da investimento, la qualità della lavorazione è garantita.
Parametri di MainTechnical
| Oggetti | Unità | HTC50t Series75°Bed | |
| Diametro massimo di oscillazione sopra il letto | millimetro | ∅700 | |
| Lunghezza di taglio massima | millimetro | 1500/2500 | |
| Diametro tagliente massimo | millimetro | 500 | |
| Diametro di giro massimo sullo scorrevole | millimetro | 500 | |
| Naso del fuso | A2-11 | ||
| Diametro del foro del fuso | millimetro | 105 | |
| Diametro massimo della barra diretta | millimetro | 85 | |
| Gamma di velocità di rotazione del mandrino | r/min/Nm | 30-2000 | |
| Motore principale 15 minuti/continui | chilowatt | 22/30 | |
| Diametro standard del mandrino | pollice | 12" | |
| Velocità rapida di X/Z-axis | m/min | 12 | |
| Velocità rapida dell'asse y | m/min | ||
| Viaggio dell'ascissa | millimetro | 270 | |
| viaggio di Z-asse | millimetro | 1600/2600 | |
| Viaggio dell'asse y | millimetro | 一 | |
| Colpo del corpo della contropunta | millimetro | ||
| Conicità del fuso della contropunta | Mohs | 6# | |
| Colpo della manica della contropunta | millimetro | ||
| Tipo standard della torretta dello strumento | stazioni orizzontali della torretta 12 dello strumento | ||
| Dimensione dello strumento | Strumento esterno | millimetro | 32x32 |
| Diametro della barra di alesaggio | millimetro | ∅50 | |
| Accuratezza lavorante | IT6 | ||
| Precisione di posizionamento | Ascissa | millimetro | 0,011 |
| Asse di Z | millimetro | 0.02/0.04 | |
| Asse y | millimetro | ||
| Asse di C | millimetro | 一 | |
| Ripeti l'accuratezza di posizione | Ascissa | millimetro | 0,006 |
| Asse di Z | millimetro | 0.012/0.02 | |
| Asse y | millimetro | ||
| Asse di C | millimetro | 一 | |
| Carico massimo di lavoro | Tipo del disco | chilogrammo | 200 |
| Parti dell'asse | chilogrammo | 800 | |
| Peso della macchina | chilogrammo | 18000/20000 | |
| Altezza del × di larghezza del × di lunghezza della macchina utensile | millimetro | 5100x2900x2750 6100x2900x2750 |
|
