Il CNC verticale di V6C V6S lavora rigidità al tornio di alta precisione della macchina l'alta

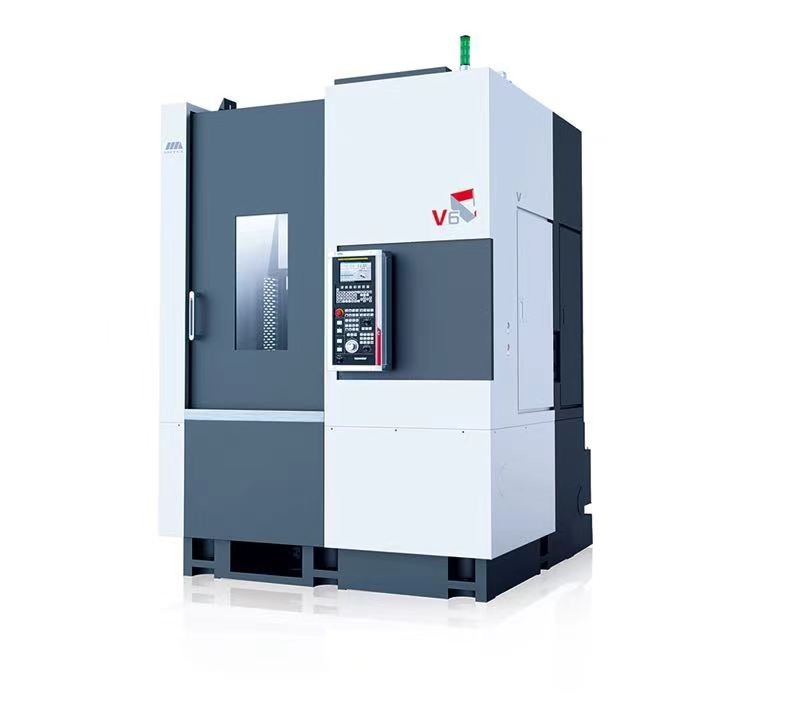

Alta precisione ed alto tornio verticale di CNC di rigidità V6C/V6S

Introduzione di prodotto

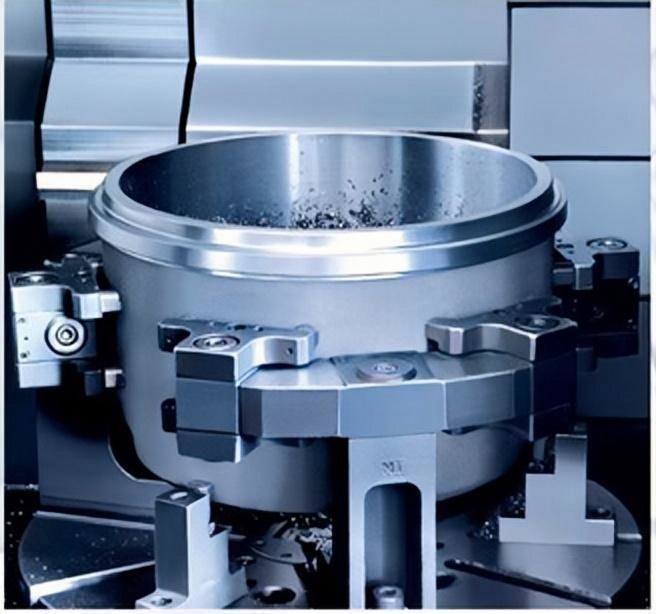

Struttura a forma di scatola con la prestazione assorbente di vibrazione eccellente, più grandi area lavorante, adatte ad elaborare i tamburi del freno, hub di ruota, alloggi del riduttore e gli altri ricambi auto, ruote dell'elevatore, denti per catena della costruzione, valvole, carcasse di motore, ecc.; anche applicabile per morbido e duro il giro dei cuscinetti che possono sostituire la molatura. L'installazione facile di vari dispositivi speciali facilita può realizzare l'elaborazione degli alloggi e delle parti a forma di speciale.

Parametri tecnici principali

Vantaggio della macchina

colpo 1.Large e vasta gamma tagliente

Potenziamento di funzione di FANUC

Accuratezza del fuso                           ↗ 55%        RPM massimo del fuso                ↗ 11%

Diametro di giro massimo               ↗ 14%                  Diametro di giro massimo                ↗ 10%

Traversata rapida dell'ascissa            ↗ 100%               Traversata rapida dell'asse di Z              ↗ 33%

Precisione di posizionamento dell'ascissa     ↗ 33%              Precisione di posizionamento dell'asse di Z      ↗ 25%

Chip cascata tipo indipendente che arrossisce meccanismo

Grande porto di scarico per l'elaborazione centralizzata del chip del ferro e del liquido di taglio

struttura del centro 2.Optimized

Fornisca la lavorabilità, la forma e la disposizione differenti di taglierine per assicurare l'effetto tagliente perfetto.

Sistema d'alimentazione: guidato dal servomotore, l'asse di Z e dell'ascissa direttamente è collegato con la vite della palla attraverso l'accoppiamento flessibile. La vite della palla è avvitata con un'estremità per la riparazione e l'altra estremità affinchè il supporto eviti l'allungamento della vite dovuto l'aumento di temperatura in funzione che può causare la deformazione longitudinale e raggiungere l'alta rigidità, l'alta velocità, la durevolezza alta e la lunga vita.

Struttura principale della trasmissione: il motore principale può essere disposto direttamente sul corpo del tornio, che può fornire la migliore rigidità d'elaborazione.

Vari nastri trasportatori taglienti
		Tipo a catena	Tipo della ruspa spianatrice	Ruspa spianatrice magnetica	Doppio tipo a catena
	materiali lavoranti	D'acciaio, di rame, di alluminio, carbonio e l'altro metallo e non meta	Alluminio, ghisa, ecc.	Acciaio, ghisa	Acciaio, carbonio e l'altri metallo e metalloide
Rimozione posteriore del chip	Funzionamento ambiente	Applicabile a tutti i generi dei chip quali i rotoli, grumi e blocchi	Applicabile per trasporto continuo degli interruttori e dei chip	Applicabile per trasportare di acciaio e di ghisa con i chip una lunghezza di meno di 150 millimetri nell'elaborazione bagnata	Applicabile per il trasporto del metallo o del metalloide del grumo che sono difficili da essere scaricato da tipo a catena ordinario trasportatore di chip ed alla situazione di un gran numero di chip

	Il sistema dell'equilibrio dell'azoto minimizza l'impatto del movimento dell'asse di Z Rispetto al sistema idraulico precedente dell'equilibrio, il sistema dell'equilibrio dell'azoto presenta i seguenti vantaggi: Nessun'attrezzatura di potere esterno è necessaria, energia di risparmio; Adatti uniformemente al sollevamento rapido ed all'abbassamento nell'alta velocità; senza rumore; migliori l'equilibrio del peso e corregga lo svantaggio del circuito idraulico; Promuova drammaticamente la precisione e la scorrevolezza nell'elaborazione, elimini la micro vibrazione e prolunghi la durata della vite e del motore.


Campo di applicazione


Articolazione	Alloggio differenziale	Alloggio del riduttore
Raggio	Hub di ruota di alluminio	Puleggia
